Antennen Frage
- Ersteller wiper
- Erstellt am
Franz
Active Member
- Tarif
- Vodafone Cable 25MBits
- Hardware
- FritzBox 6490Cable
Frauentrainer
New Member
- Tarif
- LTE / Telefon Outdoor 21600
- LTE Speed
- 21600
- Hardware
- VD Easybox 803 / VD Turbobox / Yagi, Dipol 13,5 / Sony Xperia Z
Hallo Leuts....

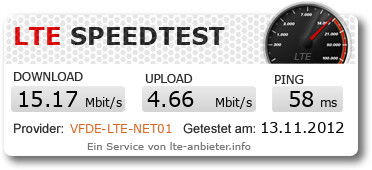

hatte meine Antenne aufs Dach gebracht und diese leider parallel ausgerichtet. Hiermit habe ich nun seit heute (danke noch mal an meinen Kumpel mit seinem Durchbruchbohrer ^^) diese Werte erziehlt:
Wie würden die sich bitte ändern (Verbessern) wenn ich die Antennestäbe um 90° versetzen würde? würde sich das für mich lohnen noch mal aufs Dach?
Danke
P.S. Vor der Dachantenne hatte ich ca. 7,5 Down / 1,0 Up bei
hatte meine Antenne aufs Dach gebracht und diese leider parallel ausgerichtet. Hiermit habe ich nun seit heute (danke noch mal an meinen Kumpel mit seinem Durchbruchbohrer ^^) diese Werte erziehlt:
Wie würden die sich bitte ändern (Verbessern) wenn ich die Antennestäbe um 90° versetzen würde? würde sich das für mich lohnen noch mal aufs Dach?
Danke
P.S. Vor der Dachantenne hatte ich ca. 7,5 Down / 1,0 Up bei
Zuletzt bearbeitet:
tomas-b
Well-Known Member
- Tarif
- Mobile Data (2x 10 GB)
- LTE Speed
- DL: 150 MBit/s - UL: 50 MBit/s
- Hardware
- Huawei E5776
Im Zweifelsfall verdoppelt sich dann dein Download-Speed, wenn es dein Tarif zulässt.
Wenn dein Tarif den Speed bei 21 MBit/s begrenzt, schaffst du dir (bis zu einem gewissen Grade) eine gute Sclechtwetterreserve, die besser ist, als ein Diversity. Weil dein Gesamtsystem dann bei gleicher Stabilität höhere Datenraten erreichen kann.
Deine (berechtigte) Frage ist jetzt bestimmt: Warum?
Wenn du den Tarif mit 21 MBit/s gewählt hast und dein System ohne MIMO arbeitet, muss diese Datenrate mit nur einem Datenstrom erreicht werden. Grundsätzlich ist das kein Problem, wenn alle 600 Unterträger (bei 10 MHz Kanalbandbreite) mit 6 Bit moduliert werden (QAM 64), sind sogar 50 MBit/s mit nur einem Datenstrom möglich. Allerdings ist dafür eine ausgezeichnete Signalqualität notwendig.
Bei jeder Verschlechterung des Empfangspegels oder bei jeder Beeinträchtigung der Signalqualität (durch Störer zum Beispiel) wird aber diese Modulationsrate zugunsten der Signalstabilität verringert. Denn desto mehr Bits pto Unterträger übertragen werden, desto störanfälliger wird das Signal. Bevor es also zum Abriss der Verbindung kommt, setzt die Basisstation die Modulationsrate herab, auch wenn dadurch die maximal mögliche Datenrate absinkt.
In deinem Fall wäre es alo denkbar, dass die 15 MBit/s mit nur einem Datenstrom erreicht werden und quasi derzeit das Maximum darstellt. Wenn du deine Antennen jetzt entsprechend der MIMO-Anforderungen um 90° versetzt polarisiert anbringst, könnte die Basisstation dir auch 2x 15 MBit schicken. Da die 30 MBit/s deinen Tarif sprengen würden, wird also die Modulationsrate so zurückgesetzt, dass nur noch 2x 10,5 MBit/s übertragen werden.
Mit dieser geringeren Modulation wird dein Signal aber auch störunanfälliger, da ja zum Maximum noch 2x 5 MBit/s "Luft" nach oben sind.
Andersherum betrachtet: Wenn jetzt das Wetter extrem schlechter wird, ist die Basisstation gezwungen, deine Modulationsrate zu senken. Bei Verwendung von nur einem Datenstrom sinkt jetzt deine Datenrate von 15 MBit/s beispielsweise auf 12 MBit/s das ist eine Verschlechterung um 20%, nur, um deine Verbindung stabil zu halten.
Bei Verwendung von MIMO hingegen ändert sich gar nichts. Da ja pro Datenstrom die maximal mögliche Datenrate von 15 auf 12 MBit/s abgesunken ist, deine beiden Datenströme aber nur mit 10,5 MBit/s moduliert sind, liegt dieser Wert immernoch unter dem maximal Möglichen. Und dein Speed bleibt somit, im Gegensatz zur jetzigen Konfiguration, konstant...
Wenn dein Tarif den Speed bei 21 MBit/s begrenzt, schaffst du dir (bis zu einem gewissen Grade) eine gute Sclechtwetterreserve, die besser ist, als ein Diversity. Weil dein Gesamtsystem dann bei gleicher Stabilität höhere Datenraten erreichen kann.
Deine (berechtigte) Frage ist jetzt bestimmt: Warum?
Wenn du den Tarif mit 21 MBit/s gewählt hast und dein System ohne MIMO arbeitet, muss diese Datenrate mit nur einem Datenstrom erreicht werden. Grundsätzlich ist das kein Problem, wenn alle 600 Unterträger (bei 10 MHz Kanalbandbreite) mit 6 Bit moduliert werden (QAM 64), sind sogar 50 MBit/s mit nur einem Datenstrom möglich. Allerdings ist dafür eine ausgezeichnete Signalqualität notwendig.
Bei jeder Verschlechterung des Empfangspegels oder bei jeder Beeinträchtigung der Signalqualität (durch Störer zum Beispiel) wird aber diese Modulationsrate zugunsten der Signalstabilität verringert. Denn desto mehr Bits pto Unterträger übertragen werden, desto störanfälliger wird das Signal. Bevor es also zum Abriss der Verbindung kommt, setzt die Basisstation die Modulationsrate herab, auch wenn dadurch die maximal mögliche Datenrate absinkt.
In deinem Fall wäre es alo denkbar, dass die 15 MBit/s mit nur einem Datenstrom erreicht werden und quasi derzeit das Maximum darstellt. Wenn du deine Antennen jetzt entsprechend der MIMO-Anforderungen um 90° versetzt polarisiert anbringst, könnte die Basisstation dir auch 2x 15 MBit schicken. Da die 30 MBit/s deinen Tarif sprengen würden, wird also die Modulationsrate so zurückgesetzt, dass nur noch 2x 10,5 MBit/s übertragen werden.
Mit dieser geringeren Modulation wird dein Signal aber auch störunanfälliger, da ja zum Maximum noch 2x 5 MBit/s "Luft" nach oben sind.
Andersherum betrachtet: Wenn jetzt das Wetter extrem schlechter wird, ist die Basisstation gezwungen, deine Modulationsrate zu senken. Bei Verwendung von nur einem Datenstrom sinkt jetzt deine Datenrate von 15 MBit/s beispielsweise auf 12 MBit/s das ist eine Verschlechterung um 20%, nur, um deine Verbindung stabil zu halten.
Bei Verwendung von MIMO hingegen ändert sich gar nichts. Da ja pro Datenstrom die maximal mögliche Datenrate von 15 auf 12 MBit/s abgesunken ist, deine beiden Datenströme aber nur mit 10,5 MBit/s moduliert sind, liegt dieser Wert immernoch unter dem maximal Möglichen. Und dein Speed bleibt somit, im Gegensatz zur jetzigen Konfiguration, konstant...
Frauentrainer
New Member
- Tarif
- LTE / Telefon Outdoor 21600
- LTE Speed
- 21600
- Hardware
- VD Easybox 803 / VD Turbobox / Yagi, Dipol 13,5 / Sony Xperia Z
ICH GEH NOCH MAL AUFS DACH !!!!!! wie / wo messt ihr denn die Qualität Eurer Signale? hab da noch nix gefunden.....
Frauentrainer
New Member
- Tarif
- LTE / Telefon Outdoor 21600
- LTE Speed
- 21600
- Hardware
- VD Easybox 803 / VD Turbobox / Yagi, Dipol 13,5 / Sony Xperia Z
würde diese
http://www.ebay.de/itm/400299386334#ht_2959wt_927
auch für Vodafone funktionieren? (wegen den Frequenzen)
und was bedeutet es in der Beschreibung:
"Wichtig : es muß manuell auf die externe Antenne umgeschaltet werden!"
und drittens: wie heissen die Anschlüsse des Antennenkabels die an die Turbobox kommt, SMA?
P.S. was heisst imho?
http://www.ebay.de/itm/400299386334#ht_2959wt_927
auch für Vodafone funktionieren? (wegen den Frequenzen)
und was bedeutet es in der Beschreibung:
"Wichtig : es muß manuell auf die externe Antenne umgeschaltet werden!"
und drittens: wie heissen die Anschlüsse des Antennenkabels die an die Turbobox kommt, SMA?
P.S. was heisst imho?
tomas-b
Well-Known Member
- Tarif
- Mobile Data (2x 10 GB)
- LTE Speed
- DL: 150 MBit/s - UL: 50 MBit/s
- Hardware
- Huawei E5776
Der gesamte LTE-Frequenzbereich erstreckt sich nur von 791 ... 962 MHz, somit ist VF mit abgedeckt. Der Steckverbinder an der Antenne heißt N, am Antennenkabel muss ein N-Stecker sein und der an der Turbobox heißt SMA, am Kabel muss ein SMA-Stecker sein.
Das Umschalten bezieht sich auf den B1000/B2000, dort gibt es mi Menü die Möglichkeit, von den internen Antennen auf die externen Antennenanschlüsse umzuschalten.
An den baugleichen Telekom-Modellen (Speedbox/Speedport LTE) funktioniert diese Antenne nicht, da im Menü die Umschaltung nicht existiert, hier werden nach wie vor nur Modelle mit dem DC-Kurzschluss erkannt.
An der Easybox-Turbobox-Kombi sowie an der Fritzzbox funktioniert die Antenne auch ohne Umschaltung, da hier jas die außenliegenden Stummelantennen nur gegen die Antennenkabel getauscht werden.
Das Umschalten bezieht sich auf den B1000/B2000, dort gibt es mi Menü die Möglichkeit, von den internen Antennen auf die externen Antennenanschlüsse umzuschalten.
An den baugleichen Telekom-Modellen (Speedbox/Speedport LTE) funktioniert diese Antenne nicht, da im Menü die Umschaltung nicht existiert, hier werden nach wie vor nur Modelle mit dem DC-Kurzschluss erkannt.
An der Easybox-Turbobox-Kombi sowie an der Fritzzbox funktioniert die Antenne auch ohne Umschaltung, da hier jas die außenliegenden Stummelantennen nur gegen die Antennenkabel getauscht werden.
nota2225
Well-Known Member
- Tarif
- O2 my Data Spot Unlimited
- LTE Speed
- B20 im Ø 30/15 Mbit/s
- Hardware
- Huawei B528s-23a
powerschwabe
New Member
Überlege mir auch diese Antenne zu kaufen, könnt ihr die Empfehlen? Möchte Sie im Dachboden installiieren.
Mit welchem Router kann ich die Antenne am besten ausrichten? Habe aktuell nur eine Turbobox 803, hier gibt es ja nur die Balkenanzeige. Fritzbox LTE oder B1000 bzw. B2000
Franz
Active Member
- Tarif
- Vodafone Cable 25MBits
- Hardware
- FritzBox 6490Cable
Servus Powerschwabe,
also zum X-ten Mal , die Antenne ist wirklich gut !!! Wie oft hab ich dir das jetzt schon geschrieben? Ich weiß es nicht, aber oft meine hab ich jetzt nur her gegeben weil ich sie nicht mehr brauchte und jemand anders diese brauchte , welch Zufall! Hab sogar den Neupreis dafür bekommen obwohl ich schon ein halbes Jahr hab.
Ich finde auch die 10Balken-anzeige auch nicht unbedingt schlecht. Am besten gefällt mir aber der B1000 zum ausrichten der Antenne.
Gruß
Franz
also zum X-ten Mal , die Antenne ist wirklich gut !!! Wie oft hab ich dir das jetzt schon geschrieben? Ich weiß es nicht, aber oft
meine hab ich jetzt nur her gegeben weil ich sie nicht mehr brauchte und jemand anders diese brauchte , welch Zufall! Hab sogar den Neupreis dafür bekommen obwohl ich schon ein halbes Jahr hab.Ich finde auch die 10Balken-anzeige auch nicht unbedingt schlecht. Am besten gefällt mir aber der B1000 zum ausrichten der Antenne.
Gruß
Franz
Frauentrainer
New Member
- Tarif
- LTE / Telefon Outdoor 21600
- LTE Speed
- 21600
- Hardware
- VD Easybox 803 / VD Turbobox / Yagi, Dipol 13,5 / Sony Xperia Z
Hallo Powerschwabe,
ich habe mir das mit dem Ausrichten ganz einfach gemacht.....
akoch hat mir den nächstgelegenen Sendemast mit der besten Sichtverbindung genannt (mit Geostationären Daten sogar), diesen habe ich dann bei "Google Earth", von dem Standpunkt aus wo meine Antenne sich befindet, bis zum Mast per Sichtlinie verbunden. So hatte ich Quasi ein Satellitenfoto, auf welchem ich sehen konnte welches Objekt ich in meiner Nähe anpeilen muß, um in der "Verlängerung" auf den Sendemasten zu treffen. PERFEKT!
ich habe mir das mit dem Ausrichten ganz einfach gemacht.....
akoch hat mir den nächstgelegenen Sendemast mit der besten Sichtverbindung genannt (mit Geostationären Daten sogar), diesen habe ich dann bei "Google Earth", von dem Standpunkt aus wo meine Antenne sich befindet, bis zum Mast per Sichtlinie verbunden. So hatte ich Quasi ein Satellitenfoto, auf welchem ich sehen konnte welches Objekt ich in meiner Nähe anpeilen muß, um in der "Verlängerung" auf den Sendemasten zu treffen. PERFEKT!
tomas-b
Well-Known Member
- Tarif
- Mobile Data (2x 10 GB)
- LTE Speed
- DL: 150 MBit/s - UL: 50 MBit/s
- Hardware
- Huawei E5776
Und wie ich schon mindestens 10.000.000 mal gesagt habe, hat auch diese Antenne ihre Grenzen, wenn zum Beispiel keine Sichtverbindung besteht. Sie hat zwar einen hohen Gewinn, dafür aber nur einen sehr kleinen Öffnungswinkel...
Ob die Antenne gut ist oder nicht, entscheidet also ganz allein der Antennenstandort, wo sie genutzt werden soll.
Ob die Antenne gut ist oder nicht, entscheidet also ganz allein der Antennenstandort, wo sie genutzt werden soll.
Franz
Active Member
- Tarif
- Vodafone Cable 25MBits
- Hardware
- FritzBox 6490Cable
Und ich hab keine direkte Sichtverbindung , höchstens zum Nachbarn ins Fenster / Balkon (wohne im 2.Stock und rundum Haus - Haus - Haus bis zum 4.Stock) und diese Antenne hat bei mir mehr Leistung gebracht als alle anderen !!!
Da wären die original Stäbchen , FWD , Yagi von Amazon , LTE Antenne DMM-7-27-2SMA und noch die eine oder andere !!! Das war eben einfach die beste und schaut auch noch akzeptabel aus.
Und die Frage war ob die Antenne empfehlenswert ist ! Hier ist ein eindeutiges JA die richtige Antwort !
Gruß
Franz
Da wären die original Stäbchen , FWD , Yagi von Amazon , LTE Antenne DMM-7-27-2SMA und noch die eine oder andere !!! Das war eben einfach die beste und schaut auch noch akzeptabel aus.
Und die Frage war ob die Antenne empfehlenswert ist ! Hier ist ein eindeutiges JA die richtige Antwort !
Gruß
Franz
Frauentrainer
New Member
- Tarif
- LTE / Telefon Outdoor 21600
- LTE Speed
- 21600
- Hardware
- VD Easybox 803 / VD Turbobox / Yagi, Dipol 13,5 / Sony Xperia Z
Hallo Experten.....
ich habe ja nun meine Antennen parallel ausgerichtet und das ist "dududu!" hab ich so verstanden, ABER, und ich hoffe ihr pflichtet mir bei, ist das mit dem MIMO doch sehr, sehr verwirrend wenn man diese Seite [DLMURL]http://www.umts-antennen-shop.de/lteantennen/ltemimoangebotltemimoy13.php[/DLMURL]
gesehen hat....
ich habe ja nun meine Antennen parallel ausgerichtet und das ist "dududu!" hab ich so verstanden, ABER, und ich hoffe ihr pflichtet mir bei, ist das mit dem MIMO doch sehr, sehr verwirrend wenn man diese Seite [DLMURL]http://www.umts-antennen-shop.de/lteantennen/ltemimoangebotltemimoy13.php[/DLMURL]
gesehen hat....
