LTE Antenne Eigenbau

[bruno54]

@elmarworking,
die Quad sieht ja nicht schlecht aus, hast du mal versucht die Quad in der "Schachtel" 90° zu drehen? Die Idee jedenfalls das Ganze
als kompakte Kiste aus Basismaterial zu fertigen ist super.

Hier noch eine Möglichkeit mal die LPDA zu kontrollieren:

http://www.changpuak.ch/electronics/lpda.php

Gruß bruno



[Poeci]

@ospel
Freut mich, dass es dich freut !!!
Wenn erwünscht, kann ich auch Bilder reinstellen, und ne kleine Erklärung was ich geändert habe, bzw. welche Sachen ich verwendet habe.
Aber ich sage mal so, eine echte Augenweide ist sie nicht, dafür funktioniert sie aber ausgezeichnet, im Gegensatz zu den anderen gekauften hier gezeigten Antennen !

Könnte man das Alu auch lackieren, oder würde das etwas ungewolltes bewirken ?



[bruno54]

Aluminiumoxid ist ein Selbstschutz von Alu und wird teilweise künstlich aufgebracht. Farbschichten verändern die Resonanz und müssen mit Verkürzungsfaktoren berücksichtigt werden.



[Christoph1989]

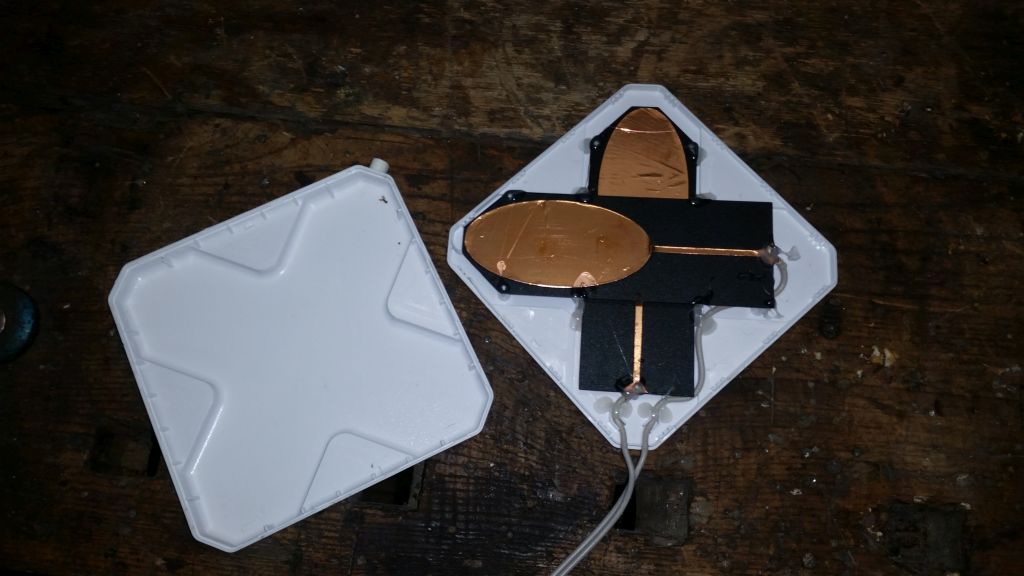

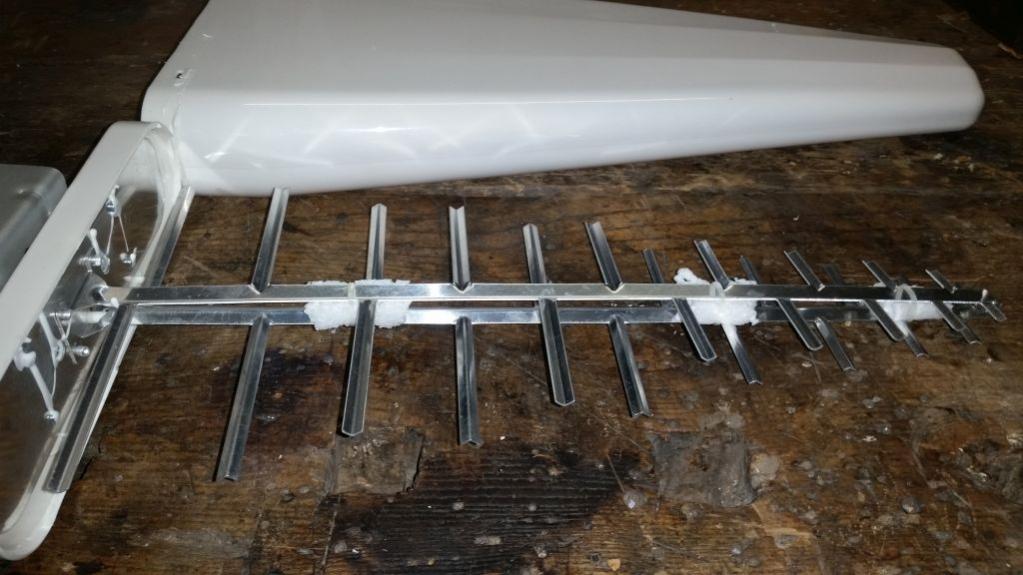

Diese beiden Musterstücke wurden mir verkauft, bevor ich hier im Forum angekommen bin..
Die erste habe ich glaube, schon mal im Forum als 'Löffelantenne' gesehen. 60Eur, Keine Daten, lt dem Handyshop 'geht für alles'.
Die andere, (2 Stk) 80Eur, auch nicht wirklich eine Verbesserung, dafür groß.
Vor allem die Verarbeitung, Schmelzkleber, Silikon,Styropor usw.
Bei der Löffelantenne ist der Empfang der internen Fritz 6842 Antennen besser..

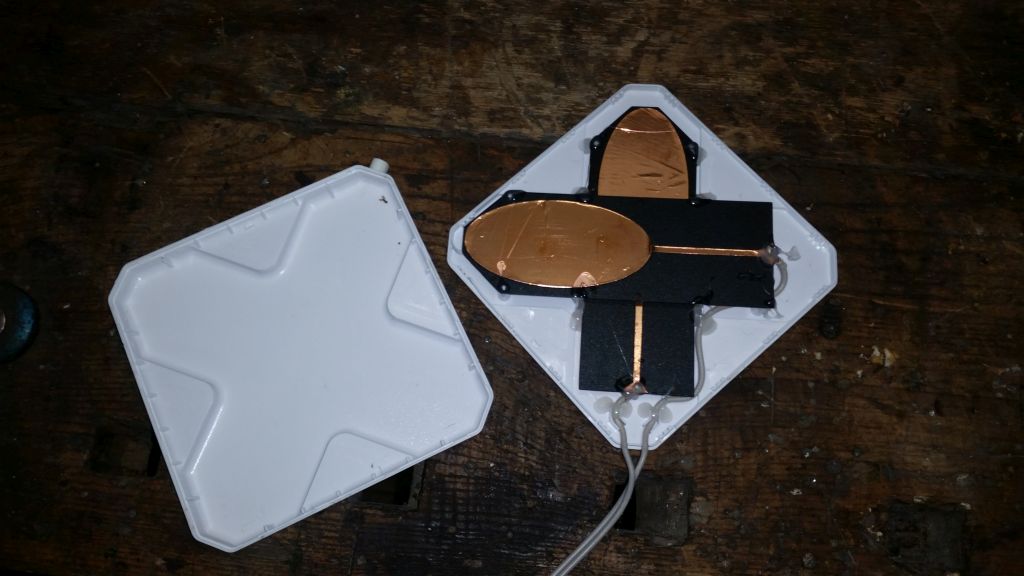

Anhang anzeigen 3030

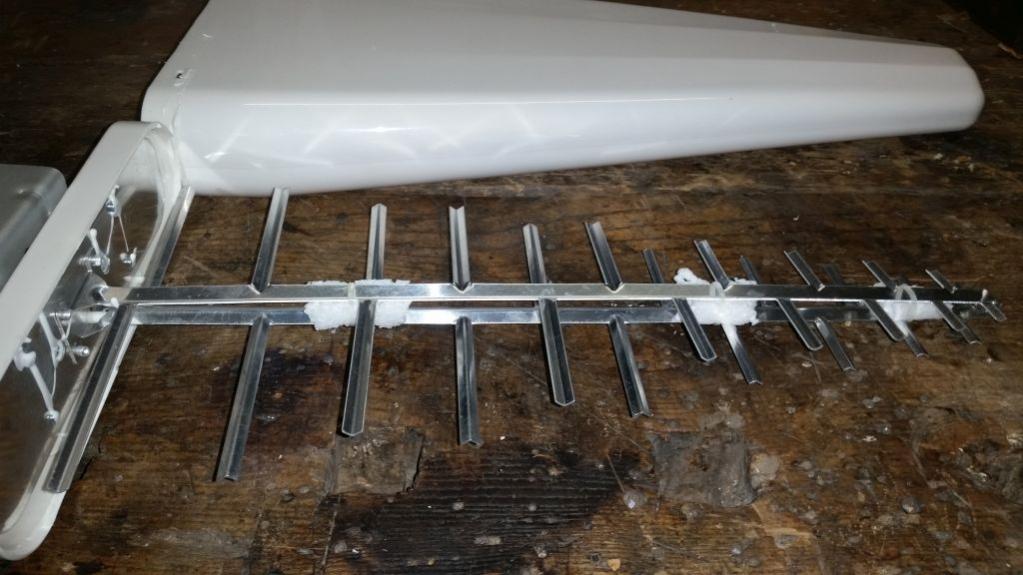

Anhang anzeigen 3031

Die Erste habe ich mal getestet... für ca 13€ aus der Bucht. -> [DLMURL]https://drive.google.com/open?id=0B9KcAtO1pDe7fjRreGFKMHplU0RIVGtYaDVmZWlsOUhpNFFDdTlCSUpJbGhOSjhsc0V6VWs[/DLMURL]
Grausam aber für das Geld brauchbar.. hab das ding dann verschenkt

Bei deiner 2ten würde ich den Abstand (Schaumstoff etc) erhöhen und die Lötstellen vom Kabel überprüfen!
Meist ist Aluminium gelötet nicht richtig verbunden (zu wenig heiß und nicht richtig die Oxidschicht entfernt)

Ich könnte wirklich meinen die haben die Verbindung von Kupfer zu Alu nicht richtig hinbekommen... darum bekommst du keinen Gewinn.

Als Tipp: http://www.silberlot.com/löten-von-aluminium/



[bruno54]

Ich könnte wirklich meinen die haben die Verbindung von Kupfer zu Alu nicht richtig hinbekommen... darum bekommst du keinen Gewinn.

Also wenn ich das richtig sehe ist für den Innenleiter ein Hohlniet aus Messing eingepresst, für den Schirm sieht man es leider nicht
so genau. Aber der Abstand mit 2mm ist schon knapp, darüber wird das SWR eingestellt. Hier gibt es eine Beschreibung, ist zwar für die Amateurbänder aber die Funktion gilt ja für alle:

http://www.dl6ka.de/log.htm
