    E5186 - Sendeleistung für Antennenkabeldefinition

    K.S.

    New Member
    Hardware
    Huawei E5186
    Hallo aus Wien,
    bin zwar neu in der Materie aber sehe nur mehr Probleme:
    Nachdem die Damen im Haus mehr Bandbreite wollen hab ich beim Angebot von DREI mit Huawei E5186 zugeschlagen.
    Sendemast steht ~600m entfernt, keine direkte Sichtverbindung - da steht ein Wohnblock im Weg.
    Wenn ich mit der Antenne in den Dachstuhl und ganz ans Ende vom Haus gehe würds ein wenig besser aussehen.

    Ok, Netzbetreiber sagt 1800 MHz, dazu hab ich das da gefunden:
    "novero dabendorf lte-1800 mimo antenne"

    Und jetzt mein Problem: ich brauche 17m Kabel, dann hab ich gelesen man soll / darf nicht über 25dB Sendeleistung kommen.
    Gut, muß das Kabel halt die richtige Dämpfung haben, kann man ja rechnen.

    Aber bitte wie viel Sendeleistung hat der Router? Ich find da nichts.
    Und wo bekomme so ein Kabel, wer ist da zuverlässig?

    Danke für eure Hilfe, gerne auch PN

    Karl


    ospel

    Administrator
    Tarif
    DataGo XL
    LTE Speed
    um 50Mbit/s down
    Hardware
    FRITZ!Box 6840 LTE Antenne: Wittenberg LAT28 LTE-Handy: LG G5 SE
    Hallo Karl,

    also 17m ist schon mal ne Ansage ... für diese Entfernung brauchst du ja ein Kabel mit min. 7 - 10mm Durchmesser. Das sind dann auch ganz schön störrische Dinger, sehr schwer zu verlegen und schweineteuer. Außerdem bin ich mir gar nicht sicher ob es für so dicke Kabel passende SMA- bzw. BNC-Stecker gibt :confused: (KABELRATGEBER)

    Mit der novero dabendorf lte-1800 mimo Antenne machst du bei deiner beschriebenen Situation sicher nichts verkehrt aber ich würde wirklich in Erwägung ziehen den Router zur Antenne auf den Dachboden zu verfrachten und die Verbindung in die Wohnung dann per LAN-Kabel zu machen. In der Wohnung dann für LAN und WLAN einen AP mit Switch platzieren. Das ist auf alle Fälle die günstigere Variante.

    Denk einfach mal drüber nach ...


    bruno54

    Active Member
    Tarif
    MagentaZuhause Hybrid S Option "M"
    LTE Speed
    4,2 - 6,0 Mb/s DL
    Hardware
    Speedport Hybrid /Navitech Paneel
    Aber bitte wie viel Sendeleistung hat der Router? Ich find da nichts.
    Und wo bekomme so ein Kabel, wer ist da zuverlässig?
    Die Sendeleistung liegt im Schnitt bei 23dBm und bevor Du mit Antennen und Kabel anfängst
    schau doch erst mal was ankommt ohne Antenne. Dann kann man auch gezielt agieren:D

    Edit:mad:Bernhard, heute hast Du wohl eher ausgeschlafen:D


    K.S.

    New Member
    Hardware
    Huawei E5186
    Danke für die Denkanstöße - ich liefere vielleicht noch ein wenig Info:
    Haus mit Keller, EG, OG und Dachboden (nicht ausgebaut, also kalt)
    Im EG genau in der Mitte hab ich einen Abstellraum, wo der Router in die Zwischendecke rein soll - das heißt idealer Standort für WLAN, wenig spannend für LTE Empfang. Allerdings kann ich vom Aufstellort durch einen 30mm Installationsschlauch auf den Dachboden. Mit senkrecht 5m bin ich also mal am Dachboden, mit weiteren 2m am Giebelbalken.
    Wenn ich dann noch 7m nach vorne gehen würde, hätte ich die max. erreichbare Lage. Daher kommen die 15m.

    Von der Installation also kein Problem. Aber natürlich kann man sich fragen ob ich überhaupt bis auf den Giebelbalken rauf muß. Aus dem Mauerwerk raus wär meiner Meinung nach auf jeden Fall sinnvoll.


    Anhänge

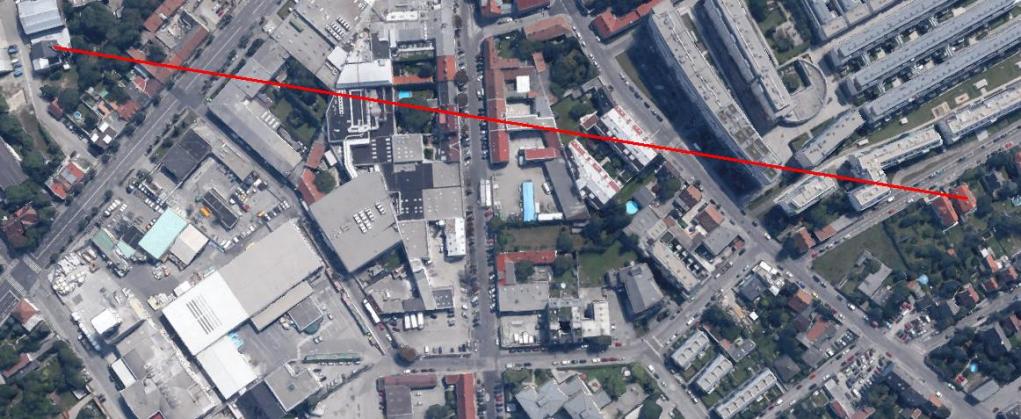

    • Karte1_a.jpg
      100,3 KB · Aufrufe: 311

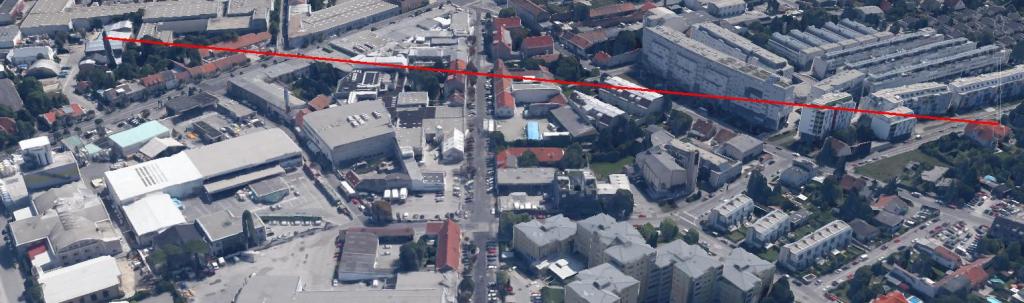

    • Karte_a.jpg
      74,9 KB · Aufrufe: 335
    Zuletzt bearbeitet von einem Moderator:

    Antennenfreak

    Member
    Tarif
    Gigacube
    Hardware
    HUAWEI B618, Netgear M1
    Bei 15 Metern kannst Du auch das dünnere H2007 / AIRCELL7 nehmen, dann hast Du gute Chancen, innerhalb der erlaubten Toleranz zu bleiben. Die Dabendorf hat 7 dBi Gewinn, das Kabel bei 15 Metern rund 4,5 dB Verlust.

    Wenn Dein Dach nicht wärmegedämmt ist und außer den Dachziegeln nichts zwischen Sender und Antenne ist, kannst Du die Antenne auch unter dem Dach belassen - ich habe das auch so gemacht, funktioniert sehr gut. Aus dem Mauerwerk solltest Du unbedingt raus.


    K.S.

    New Member
    Hardware
    Huawei E5186
    Hallo,

    Ich hab ein Kaltdach - Dämmung ist die letze Decke. Daher eben die Idee innerhalb des Dachstuhles zu bleiben, womit wir uns da einig sind.
    Zur Verrohrung des Dunstabzuges incl. Abluftmotor (auch am Dachboden) brauchts ein wenig Distanz. Ich komme jedenfalls in eine Position, wo ich an meiner Giebelmauer und ach am unmittelbaren Nachbaren vorbei in der direkten Linie zu Sender stehe.
    Auswertung der aktuellen Situation ohne Antenn hab ich bereits gemacht. Werde sobald ich die Antenne inst. habe auch einen Vergleich liefern.

    Schade Dich nicht vorher gelesen zu haben, das ärgert mich jetzt. Hab die Antenne mit 15m Kabel bei einem Anbieter im Netz bestellt. Steht aber nichts dabei was das für ein Kabel ist.


    Antennenfreak

    Member
    Tarif
    Gigacube
    Hardware
    HUAWEI B618, Netgear M1
    Ich hoffe, kein 5 mm Kabel, sonst kannst Du das gleich zurückschicken - das schluckt mehr, als die Antenne Gewinn liefert.


    K.S.

    New Member
    Hardware
    Huawei E5186
    Hallo,
    Liefere mal Statusbericht:
    Router steht mitten im Haus, WLAN Verbindung für alle Bereiche OK.

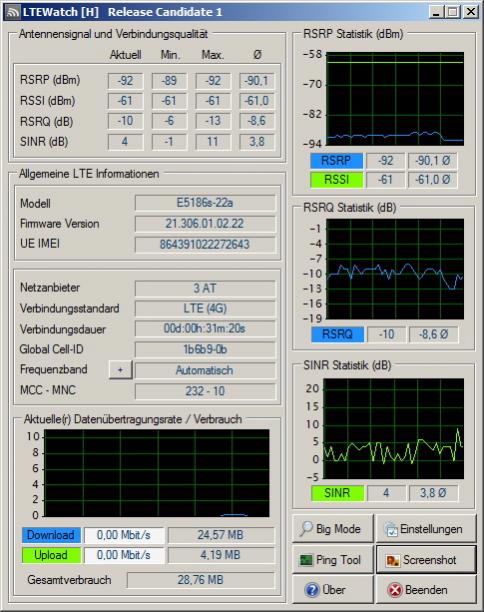

    LTE Verbindung gar nicht mal schlecht - siehe Bild
    Anhang anzeigen 3255

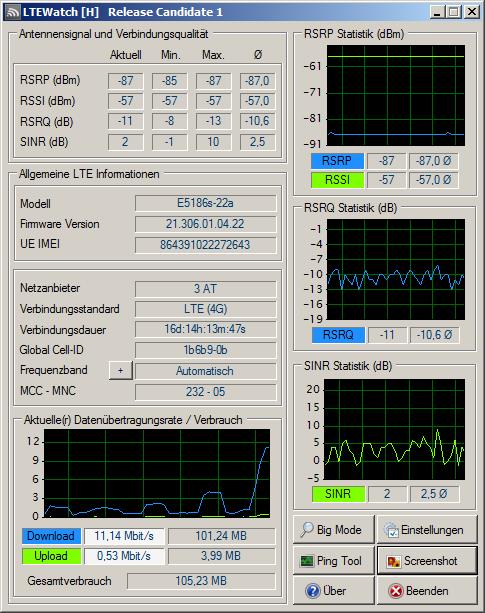

    Nun hab ich die Antenne innerhalb vom Dach mit einem 15m langen 7mm Kabel nur mal frei Aug ausgerichtet - 2. Bild.
    Anhang anzeigen 3256

    Datum ConnType Lat Lon Dow Up zeit ServerName
    2016-03-13 20:17 Wifi 48.13687 16.31974 27,68 35,65 28 Vienna
    2016-03-13 20:15 Wifi 48.13696 16.31971 18,55 38,94 21 Vienna
    2016-03-13 19:14 Wifi 48.13690 16.31923 25,72 10,40 17 Vienna
    2016-03-13 11:45 Wifi 48.13767 16.31773 30,73 43,88 23 Vienna
    2016-03-12 20:06 Wifi 48.12583 16.32328 23,63 19,77 19 Vienna
    2016-03-10 21:40 Wifi 48.13667 16.31961 33,49 23,44 22 Vienna
    2016-03-06 22:50 Wifi 48.13354 16.31577 20,34 10,78 32 Vienna
    2016-03-06 16:55 Wifi 48.13354 16.31577 31,63 27,09 29 Vienna
    2016-03-05 07:41 Wifi 48.19105 16.31936 19,14 34,62 24 Vienna
    2016-03-04 18:39 Wifi 48.13695 16.31966 25,79 26,10 26 Vienna
    2016-03-02 22:36 Wifi 48.13678 16.31994 31,17 34,20 32 Vienna

    Die Antenne ist seit 13.3.16 11:45 dran.

    Und nun mal danke, wenn wer bis hierher gelesen hat - denn nun kommt die Frage: Zahlt sichs überhaupt noch aus zu versuchen die Ausrichtung zu verbessern?
    Auf welche Werte müßte man dabei achten?

    Herzlichen Dank an Alle die helfen können.

    Zuletzt bearbeitet:

    K.S.

    New Member
    Hardware
    Huawei E5186
    Guten Morgen,

    Ich konnte es ja doch nicht lassen und habe versucht die Antenne besser auszurichten.
    Sehr interessant - in einem Bereich von ~+-45° zum Sender tut sich da fast gar nichts, womit ich dachte die Antenne hat was. Hab sie daher abgesteckt und damit die Bestätigung bekommen, dass sie da ist.

    Ok, hab nun RSRP -85, RSRQ -9,5 und SINR 3,0 - besser wirds nicht. Am Router selbst sind das 3 bis 4 Striche.
    Habe dann festgestellt, dass der Speedtest von verwendeten Server abhängt: Ping ist ca. ident, aber mit A1 34Mbps down, 10Mbps up, mit 3 22Mbps down und 38Mbps up.
    Leider sieht man bei dieser Ookla speedtest app den Server nur bei der Durchführung des Tests, sodaß ich meine alten Aufzeichnungen nicht exakt vergleichen kann.

    Ich würde zusammenfassend sagen, dass mit nicht genau ausgerichteter Antenne die Leistung mit und ohne Antenne ca. gleich war.
    Die Statistik sagt, dass es nach genauer Ausrichtung nun besser ist: Veränderung für Upload +9%, Download +8% und PING -31%

    Zuletzt bearbeitet:
