Externe Antenne an Huawei 5150

[flotux]

Hallo,

ich habe gebraucht einen Vodafone LTE-Stick K5150 gekauft und würde diesen gerne für ein Bastelprojekt im Freien nutzen. Das wassderdichte Gehäuse dazu habe ich schon. Aufgrund der Dämpfung würde ich gerne eine (oder mehrere?) Outdoor Antennen anbringen. Der USB Dongle bietet 2 CRC-9 Anschlüsse, die dich dann über ein Pigtail Kabel auf SMA umsetzen würde.

Folgende Fragen habe ich dazu noch:

Die zwei Antennen sind ja offenbar für den MIMO Betrieb notwendig. Wenn die Geschwindigkeit nicht im Vordergrund steht, sondern eine stabile Funkverbindung, kann ich dann auch nur 1 Antenne anschließen?

Ich hätte mir mal grob eine der folgenden Antennen ausgesucht. Haltet Ihr die für in Ordnung?

Panorama Antennas LPB 7-27-05SP
https://www.reichelt.de/LTE-UMTS-GP...dex.html?ACTION=3&GROUPID=3724&ARTICLE=126754

DELOCK 88749
https://www.reichelt.de/LTE-UMTS-GP...43&GROUPID=3724&artnr=DELOCK+88749&SEARCH=%2A

Ich bin Neuling und würde mich freuen, wenn Ihr mir helfen könntet.

Danke und Gruß
Flo



[bruno54]

Moin,

kann ich dann auch nur 1 Antenne anschließen?

Ja (am Tx/Rx Eingang meistens der beim USB-Port)
Die Frage die ich mir gerade stelle ist wie soll es vom Stick(USB) aus weitergehen ?
Die von Dir gewählten Antennen sind Rundstrahler "ohne" Antennengewinn - der wird komplett vom Kabel gefressen.
Unter diesen Umständen muß am Montageort der Antenne genügend Feldstärke vorhanden sein also vorher
mal mit Stick ohne externe Antenne prüfen ob überhaupt was ankommt

Gruß bruno



[flotux]

Hallo Bruno, wenn ich besseren Empfang haben wollte, bräuchte ich wohl eine aktive Antenne? Oder welcher anderer Antennentyp würde besser passen? Das USB LTE Modem ist übrigens an einen Raspberry PI abgeschlossen. Gruß Flo



[bruno54]

Hallo Flo,

wenn ich besseren Empfang haben wollte, bräuchte ich wohl eine aktive Antenne?

Nein, aktive Antennen gehen nicht weil gleichzeitig empfangen und gesendet wird. Sinnvoll ist im
Vorfeld zu prüfen wie der "Wunschsender" am Montageort deiner Outdoorempfangsanlage ankommt.
Das geht ja relativ einfach mit dem Stick und einem Laptop, wenn damit eine stabile Verbindung zu
stande kommt bedarf es vielleicht keiner extra Antenne. Wenn doch eine erforderlich wird kannst Du
eventuell erst mal eine von Ospel's Quads nachbauen und nutzen. Wenn kein MiMo gewünscht wird
läßt man einfach die eine Ebene(Antenne) weg, was die Sache nochmal vereinfacht.

Gruß bruno

Edit:

Oder welcher anderer Antennentyp würde besser passen?

Da ich nicht weiß welche LTE Frequenz/Band Du empfangen willst/kannst kann ich die Frage nicht beantworten.



[Antennenfreak]

Welchen Anbieter willst Du nutzen ? Beim 5150 würde ich auf Vodafone tippen - ist aber kein Muß.
Dann macht es Sinn, in die Netzabdeckungskarte des jeweiligen Anbieters zu schauen, was am Einsatzort überhaupt ankommt - welche Frequenzen und welche Technologien (4G, 3G, 2G). Danach würde ich die Antenne aussuchen.
Es gibt durchaus aktive Antennen, die senden UND empfangen können - das funktioniert, da die Sende- und Empfangsfrequenz verschieden sind und so getrennt werden können. Sinnvolle Lösungen für LTE habe ich aber noch nicht gesehen - aufgrund der Vielzahl der eingesetzten Frequenzen ist der Aufwand da sehr hoch.



[flotux]

Hallo,

ich werde Vodafone im ländlichen Bereich nutzen, also mit Frequenz 800 MHz.

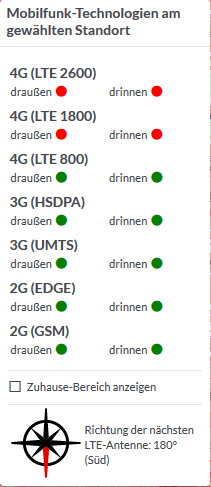

Die Vodafone Versorungskarte zeigt bei mir LTE 800 an:


Eine Entfernungsangabe zum nächsten Sendemasten wie bei der Telekom habe ich leider bei Vodafone nicht entdecken können.

Danke schon mal für Eure Antworten.

Gruß
Flo



[ospel]

... Eine Entfernungsangabe zum nächsten Sendemasten wie bei der Telekom habe ich leider bei Vodafone nicht entdecken können ...

gibt es auch nicht ... gibt es bei der Telekom aber auch nicht (denke ich, lass mich aber gerne eines Besseren belehren)



[bruno54]

Vielleicht reicht es ja zur ersten Orientierung



[flotux]

Bei der empfohlenen Seite wird bei mir eine Entfernung von 10.21 km angezeigt.



[bruno54]

Ja, die Karte ist eher nicht komplett
Hier nur 800MHz markieren und auf innen setzen:
[DLMURL]https://www.vodafone.de/privat/hilfe-support/detail-ansicht-netzabdeckung.html[/DLMURL]
Da sind zwar nicht die Sendemasten zu sehen aber man kann sich ein Bild davon machen wie
die Situation vor Ort ist.
Hier gibt es noch was ohne Zuordnung zum ISP:
http://strahlung.handymasten.com/Sendemasten/Moblilfunk/



[Peuli]

Vielleicht reicht es ja zur ersten Orientierung

Hallo

Wenn ich meine Yagi Richtantennen drehe, kann ich mich auf vier verschiedenen Masten einloggen, aber KEINER von denen ist auf dieser Karte!
Also ziemlich unbrauchbar, vermutlich schon alt und schon lange nicht mehr Aktualisiert.

Gruß
Peuli



[wirelessfriend]

Hallo Peuli,

schon mal hier angefragt?

https://forum.vodafone.de/t5/Festnetz-LTE-Ger%C3%A4te/Lte-welcher-sende-Mast-in-der-N%C3%A4he/td-p/159257/page/150

Entweder die Moderatoren oder User geben dann Tipps...

..und - ich würde auch für eine "stabile Verbindung" bei LTE immer auf zwei Antennen mit unterschiedlicher Polarisation setzen. Nur eine Antenne bringt weniger als 50% der Leistung zweier Antennen.



[Peuli]

Hallo Peuli,

schon mal hier angefragt?

Hallo

Ich habe keine Probleme, ich weiß auch wo meine Masten stehen,
mein Posting bezog sich nur auf die wohl sehr veraltete Karte die von bruno54 im Link veröffentlicht wurde.
Denn KEINER meiner vier Masten ist auf dieser Karte verzeichnet.

Gruß
Peuli



[bruno54]

mein Posting bezog sich nur auf die wohl sehr veraltete Karte die von bruno54 im Link veröffentlicht wurde

Wenn Du mein Posting richtig gelesen hättest ("vielleicht hilft es") wäre der Kommentar unnötig
Es bestand bei mir nie der Anspruch eine vollständige aktuelle Karte zu empfehlen.

Gruß bruno
