LTE 2600 Antenne

[brandmeister]

Hallo,

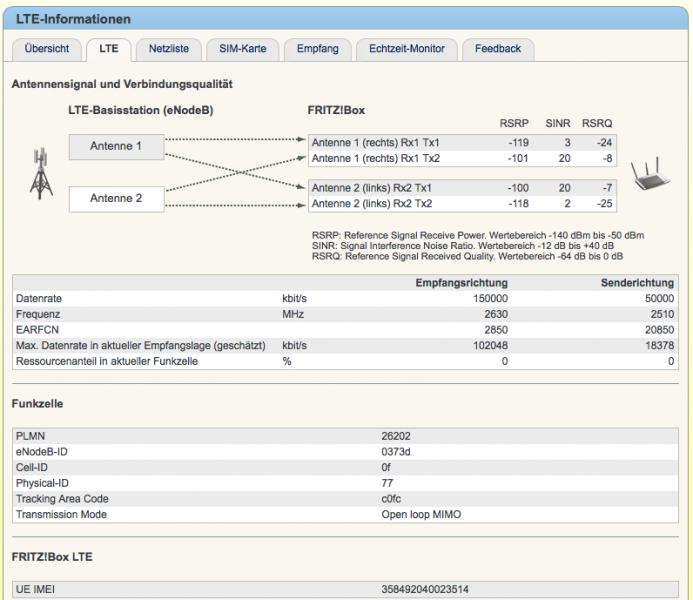

mein Mast ist 6,7km von mir entfernt ich nutze Vodafone LTE im 2600er Band. Zur Zeit habe ich eine FWD für 2600er Band daran und naja meine Werte sind nicht so berauschend siehe screenshot



Nun überlege ich mir eine andere Antenne zuholen ich schwanke zwischen Wittenberg LAT 56 oder eine LTE26 MIMO FP18

Ich habe keine direkte Sichtverbindung zu den Mast.

Nun hoffe ich das ich mit einer von diesen beiden Antennen mein Signal verbessern kann oder ob das sinnlos ist was meint ihr?



[bruno54]

Moin,
das mit der LAT56 hat meiner Meinung nach nich viel Sinn, ist ja auch nicht viel besser wie die Novero.
Hast Du noch die dünnen Kabel an der Novero? Die sind bei 2600MHz der Overkill, da würde ich erst mal
ansetzen und dann mal den Standort ändern wenn möglich
Ob die von Spezialantennen... wirklich 2x18dBi hat wage ich zu bezweifeln, da hilft nur versuchen es
sei denn, jemand aus dem Forum hat mit dem Teil Erfahrungen.

Gruß bruno

Edit: Habe gerade noch mal nachgelesen

Durch die Polarisations-Diversity von +/-90° erhalten Sie einen zusätzlichen Diversity-Gewinn von ca. 3-4 dB

So kommen die 18,8dBi pro Ebene zusammen 14+4=18 (mit 14dBi pro Ebene geht es i.O.)



[brandmeister]

Danke für deine schnelle Antwort

Hast Du noch die dünnen Kabel an der Novero?

Nein ich habe 2m H155 daran. Leider weiß ich auch nicht genau wo der Mast steht sonst würde ich auch mal ein Höhenprofil erstellen.

dann mal den Standort ändern wenn möglich

Das geht leider nicht ohne Riesenumbau.


grüße Danny



[bruno54]

Leider weiß ich auch nicht genau wo der Mast steht

Die Cell-ID steht ja in deinem Bild, versuche mal a.koch zu kontaktieren, der ist der Spezi für so was bei VF.



[KOSH]

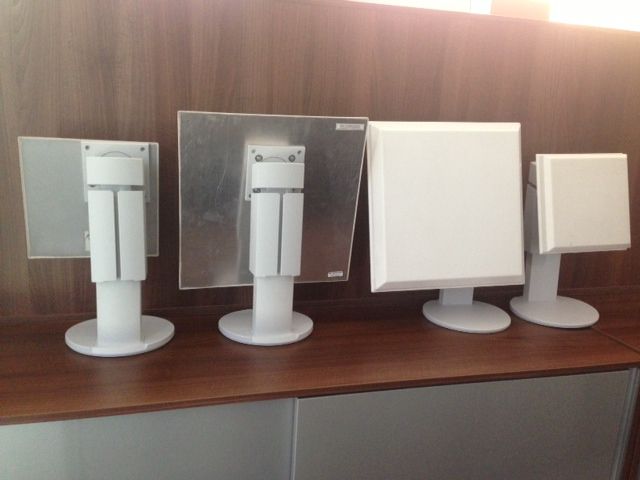

Hallo Brandmeister hab die hier noch im Keller sind von BAZ finde die aber nicht mehr im jetzigen Katalog
Die mittleren sind fürs 2600MHz Band (Eine Horizontal eine Vertikal) . Kantenlänge = 42cm . Hatte damals bei 5 km vier von 5 Striche . Meistens 5 Striche.
Liegen seit 1 Jahr im Keller weil einen 2600er Masten gibts bei mir jetzt in 500 Meter Abstand den würd ich damit runterschießen. Sind derzeit mit den original Schrauben auf Monitorstandfüße .
Die Schellen hab ich auch dazu. Ist aber schon eine Pumpgun



[brandmeister]

Hallo Kosh,

die Antennen hab ich gerade montiert allerdings muß ich den Mast noch ändern. Weil vorher für die FWD war die M14 Gewindestange noch ok aber jetzt naja ist leicht wackelig.

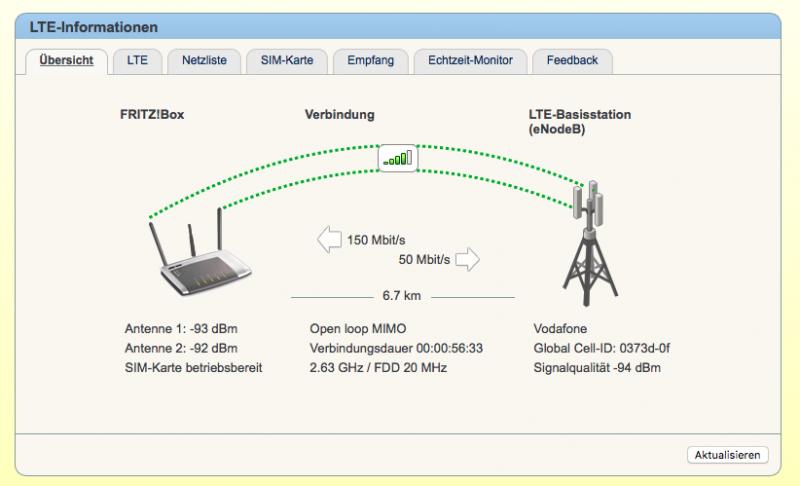

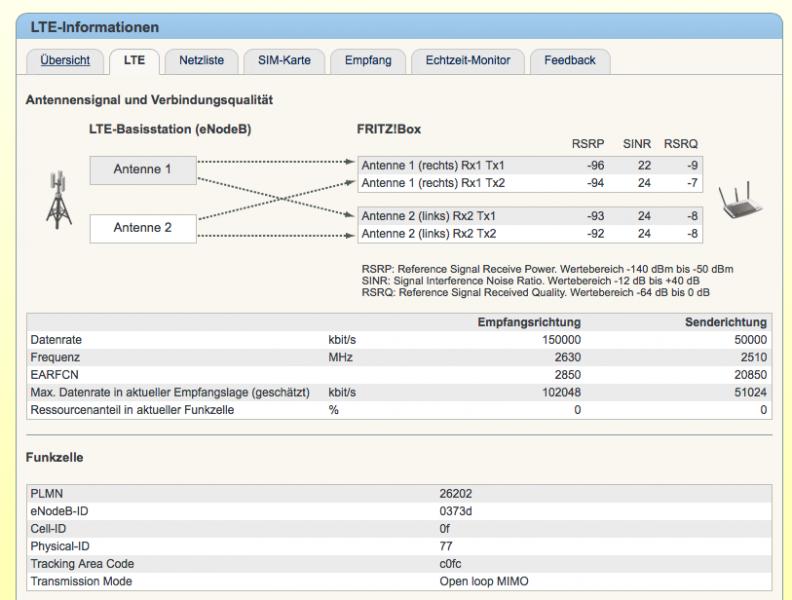

Hier jetzt mal die werte mit den neuen Antennen Sie sind schon wesentlich besser als mit FWD allerdings habe ich Sie nur grob ausgerichtet da ich den Mast nochmal neu machen muß. Ich denke da geht noch ein bißchen mehr.

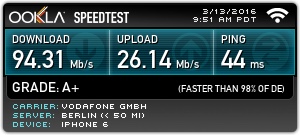

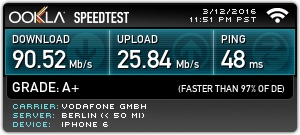

Obwohl der Download sich nicht verändert hat er liegt immer so um 95 bis 89 Mbit. Ich dachte ich knacke mal 100 aber nun ja. Der Upload hat jetzt konstant 25 Mbit vorher immer so um 13 bis 15 Mbit. Ich glaube mehr geht in meinen Tarif auch nicht. Was mir noch aufgefallen ist das beim Speedtest von Ookla die Download Linie ganz glatt ist nicht wie vorher so eine Berg und Tal fahrt das sieht fast so aus wie bei einen normalen DSL Anschluß.

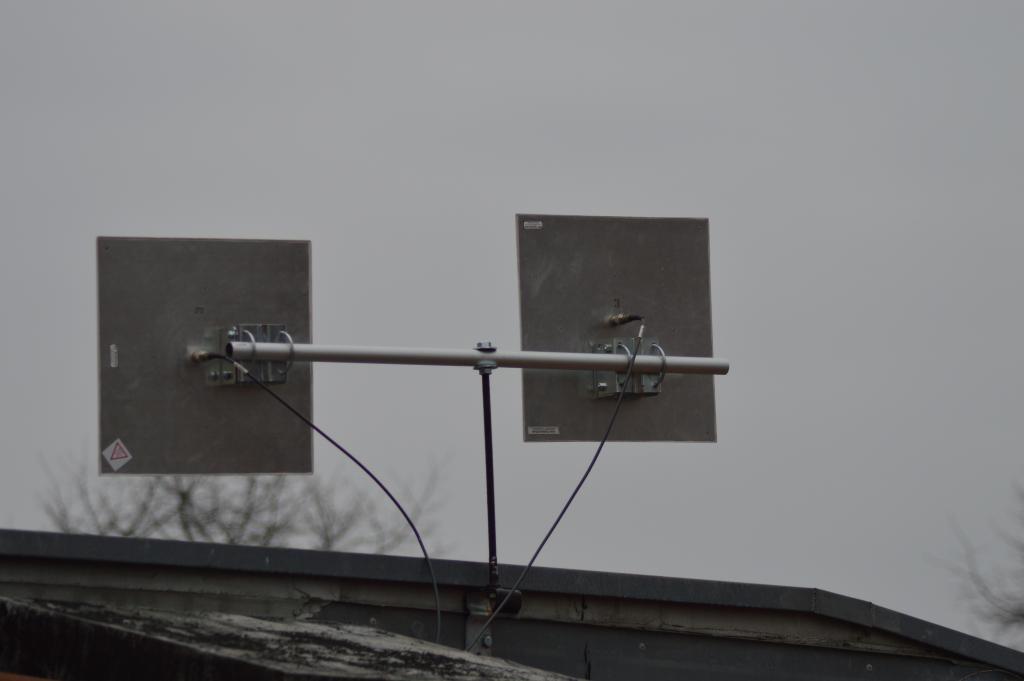

So sieht das jetzt setzt aus alles in allen denke ich das die werte für 6,7km Entfernung ganz ok sind.





viele Grüße aus Berlin



[ospel]

Hallo Brandmeister,

Die 100 wirst du nicht knacken können weil die Fritzbox leider nur ein CAT3 Modem eingebaut hat. Und da ist bei 100Mbit/s einfach Schluss. Und in der Realität sind di 90-95 das Ende der Fahnenstange. Also hast du mit den Antennen das Optimum raus geholt ... Glückwunsch!

VG
Ospel



[bruno54]

Moin,

dass sieht ja gefährlich aus
Vielleicht solltest Du mal die Befestigung tauschen, das Rohr als Mast und die Antennen daran übereinander,
das geht mindestens genau so gut und bei 2600 brauchen die auch nicht so weit auseinander
Aber das Ergebnis ist schon recht ordentlich

Gruß bruno



[brandmeister]

Die 100 wirst du nicht knacken können weil die Fritzbox leider nur ein CAT3 Modem eingebaut hat

Ach ok daran hab ich jetzt gar nicht gedacht

Also hast du mit den Antennen das Optimum raus geholt ... Glückwunsch!

vielen Dank

Moin,

dass sieht ja gefährlich aus
Vielleicht solltest Du mal die Befestigung tauschen, das Rohr als Mast und die Antennen daran übereinander,
das geht mindestens genau so gut und bei 2600 brauchen die auch nicht so weit auseinander
Aber das Ergebnis ist schon recht ordentlich

Gruß bruno

Ja ich änder das morgen mir gefällt das auch nicht wenn jetzt ein Sturm fliegt das ding bestimmt weg



[KOSH]

Hallo Brandmeister
Danke für deinen Anruf.
Freut mich das es funktioniert.
Verzeihung hab nicht gleich das schnelle Berlinerisch verstanden bei uns bellen sie den ganzen Tag

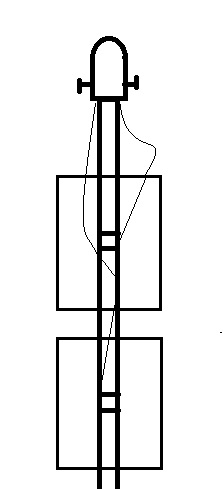

Würde das auch einfach mit einer fetten Stange lösen (8cm) übereinander montiert so wie Bruno54 schreibt .

Ich nehme seit vielen Jahren immer so eine Gasflaschenkappe oben drauf als Brandmeister müsstest du leicht eine bekommen
ist rund innen da kann das Kabel nicht knicken und in die 2 Löcher passt ein 10er Gewinde zum festschrauben an die Stange und ist Wasserdicht und Rostfrei seitlich nach unten können die Kabeln raus



An der Rückseite noch Ospels Zauberwürfel = 6820er Fritz mit POE 1Giga Splitter in einer Box und du hast 150 MBit DL mit sehr kurzen Antennenkabel.
Einzige Zuleitung ist dann ein 100 Meter Lankabel und im Haus sind dann 8-Giga-Ports verfügbar
Ok ich schweife immer aus

LG Fritz



[brandmeister]

Verzeihung hab nicht gleich das schnelle Berlinerisch verstanden

ja das glaub ich dir

An der Rückseite noch Ospels Zauberwürfel = 6820er Fritz mit POE 1Giga Splitter in einer Box und du hast 150 MBit DL mit sehr kurzen Antennenkabel.
Einzige Zuleitung ist dann ein 100 Meter Lankabel und im Haus sind dann 8-Giga-Ports verfügbar

Naja ich denke da wird meine Frau leicht eine Schnappatmung bekommen war eh überrascht das Sie bei den Antennen nur mit den Kopf geschüttelt hat.

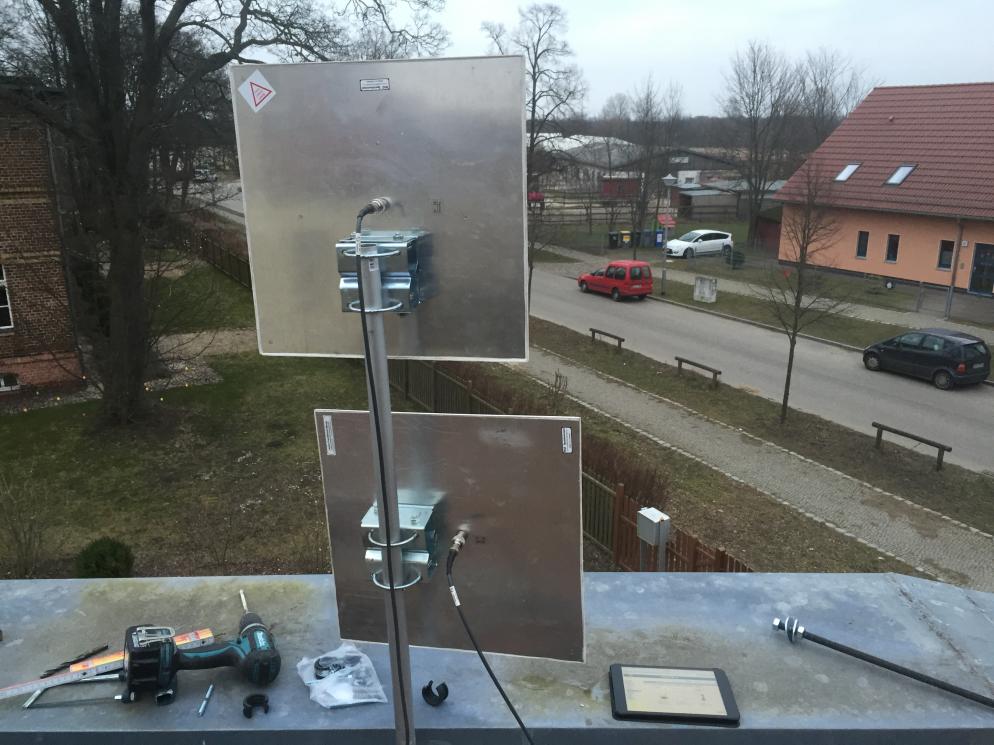

hab das jetzt nochmal umgebaut und soweit richtig ausgerichtet besser geht nicht



[bruno54]

Das sieht doch schon mal sehr gut aus, da darfst Du bestimmt auch wieder drinnen schlafen
Bei den Antennen brauchst Du auch nicht weiter Zeit mit ausrichten vertun, bringt nichts
Und aufräumen nicht vergessen



[KOSH]

Macht ja schon einen schlanken Fuß von Wien nach Berlin
Vermisse sie schon jetzt waren 2 Jahre im Keller
Auf der Rückseite ist ein Fingerabdruck von Ospel



[ospel]

Nicht nur von mir @KOSH ... Von FTS-Hennig müssten auch ein paar Fingerabdrücke drauf sein



[ospel]

@Brandmeister, sieht jetzt wirklich sehr anständig aus ...



[brandmeister]

Also hat die ganze LTE Elite hier ausn Forum diese Antennen in den Händen gehabt.
Ich werde Sie in Ehren halten und hoffe auf allzeit guten Empfang.

Vielen Dank nochmal an alle für die Unterstützung


gruß aus Berlin



[Zwergel]

Hi @ Kosh Post 10#,

ich lese hier im Forum ja nur noch aus Interesse an der Technik mit, da ich derzeitig kein LTE verwende.
In dem Post 10# wird davon geschrieben:

An der Rückseite noch Ospels Zauberwürfel = 6820er Fritz mit POE 1Giga Splitter in einer Box und dann LAN Kabel ins Haus

Ich verstehe da leider die technischen Zusammenhänge nicht. Bitte um kurze Erläuterung, wann man so eine Lösung sinnvoll einsetzen kann und was dieser Splitter konkret macht.
Gruß
Michael



[KOSH]

Hallo zwergel
Bei einer POE Leitung werden ja etwa 40 Volt auf das Netzwerkkabel aufmoduliert Quelle kann also ein POE-Injektor oder ein POE-Switch sein.
In Post 10 ist die Quelle ein 4Port POE-Switch der gleichzeitig der Netzwerk Hausverteiler ist.

Um nach 100 Meter wieder die 12 Volt aus der 40 Volt Leitung herauszufiltern braucht man einen POE-Splitter .
Die kleine Fritzi Box eignet sich dafür besonders gut 12 Watt und Antennenkabel mit nur 1 Meter. 150 MBit ist eine Leistungssteigerung um 50%

Der Sendemast geht ja auch nicht mit 100 Meter Antennen Kabel zu den Antennen sondern der Strom und Glasfaser und erst oben die kurzen Antennenkabel (einfach abgeguckt)



[Zwergel]

Hi,

danke schonmal für die Infos, aber bin da leider unterbelichtet, sprich habe mit dieser Technik bisher keine Berührung gehabt. Wenn ich das richtig deute, dann ist der Sinn, über das LAN Kabel sowohl LAN Signal als auch Spannungsversorgung zu betreiben, um ein externes Gerät, hier im Antennenbereich die Fritzbox mit Strom zu versorgen. Aber was macht man, wenn da kein Router für 12 V steht oder wenn es keine 100 m sind, dann kommt doch eine deutlich zu hohe Spannung an??
Was wäre bei einem Router, der neben Internet auch Telefonfunktionen haben soll? Das geht doch sicher nicht über das LAN Kabel.

Wäre diese Technik auch für die Versorgung einer Außenkamera denkbar?



[KOSH]

Ja ist richtig LAN und Stromversorgung über 1 Kabel. Wichtig ist das die Komponenten Switch oder Injektor+Splitter 1 Gigabit fähig sind sonst machst du dir einen Flaschenhals bei 100 MBit
Bei <100 Meter Lankabel kommt keine Überspannung ist nur der maximale Längen Wert. Sagen wir bei 100 Meter verlierst du 10 Volt so hast du immer noch 30 Volt über. Du brauchst aber eh nur 12 also kommt immer 12 Volt raus wird geregelt.(Es ist auch eigentlich der Grund warum die alte analog Telefonie zwischen 40 und 60 Volt arbeitet die würden bei 5 Volt so wie USB nur 10 Meter weit kommen ) Es geht 1 Meter Lan Kabel genau so wie 100 Meter. Das gute an POE ist bei einen Unwetter steckst du das LAN Kabel ab und es ist alles Stromlos fertig.Der Splitter in Post 10 liefert 2 Ampere da die Fritz nur 1 Ampere verbraucht ist das auch kein Problem.Den Splitter kann man für Endgeräte mit 5 - 7,5 - 9 und 12Volt verwenden. Hab den mal für eine Minolta Spiegelreflex 7,5 Volt verwendet.

Telefon : über SIP Netzwerktelefone ist kein Problem. Du hast 7 frei Ports am Switch dafür. Sip Telefone könnten auch Strommässig über die 3 freien POE Ports versorgt werden !
Normale Telefone funktionieren mit analog Leitungen a,b müsste man getrennt verlegen.Hat die 6820 eh nicht

Es gibt aber einen Nachteil: Das Wlan ist im Garten
Dafür hättest du noch 3 freie POE Ports am Switch mit denen du einen POE WLAN-AP versorgen könntest+ einer POE IP-Kamera. Also keine Energie verschwenden !

Es wird alles über einen Switch versorgt 1xPOE-FritzBox, 1xPOE-WLAN-AP, 2xPOE-SIP-Telefone, 4 freie Ports für die PCs

POE ist keine Bastelei . Es ist Standard und sollte verwendet werden.
4 einzelne Netzteile haben mehr Verlust als ein 40 Volt NT im Switch

Wäre diese Technik auch für die Versorgung einer Außenkamera denkbar?

Ja (Besonders nett ist das Projekt)
