Fritz Box 6842 LTE und Wittenberg LAT56
- Ersteller Tobix
- Erstellt am
jonasolof
Member
- Hardware
- AVM6840V2, AVM6842, B593, E392, E3276, MF93D, Nokia lumia 920, Samsung Galaxy S4, AVM7390
Mit Direktanschluss an die UFL Buchsen an die Radiokarte braucht man keine Trennglieder (es funkt wie im 6840). Aber mit den Trennglieder braucht man den Router nicht aufzumachen. Gut eine Wahl zu haben.
Dann ist die Frage was das beste ist um Blitzschäden zu vermindern. Trennglieder könnte vielleicht ein bisschen helfen.
Dann ist die Frage was das beste ist um Blitzschäden zu vermindern. Trennglieder könnte vielleicht ein bisschen helfen.
Zuletzt bearbeitet:
ospel
Administrator
- Tarif
- DataGo XL
- LTE Speed
- um 50Mbit/s down
- Hardware
- FRITZ!Box 6840 LTE Antenne: Wittenberg LAT28 LTE-Handy: LG G5 SE
Hallo Jonas,
die Bilder sind gemacht und ich habe einen eigenen Thread für das Thema erstellt:
https://www.lte-anbieter.info/lte-forum/threads/2638-Fritz!Box-6810-LTE-mit-Außenantenne
Viele Grüße
OSpel
Guten Morgen Zusammen,

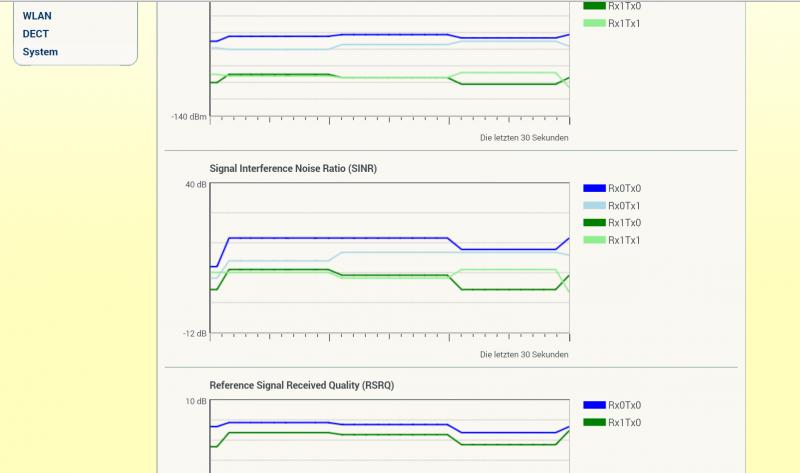

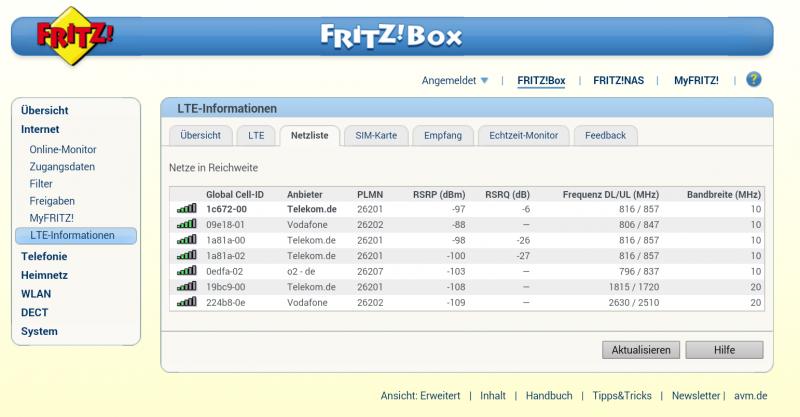

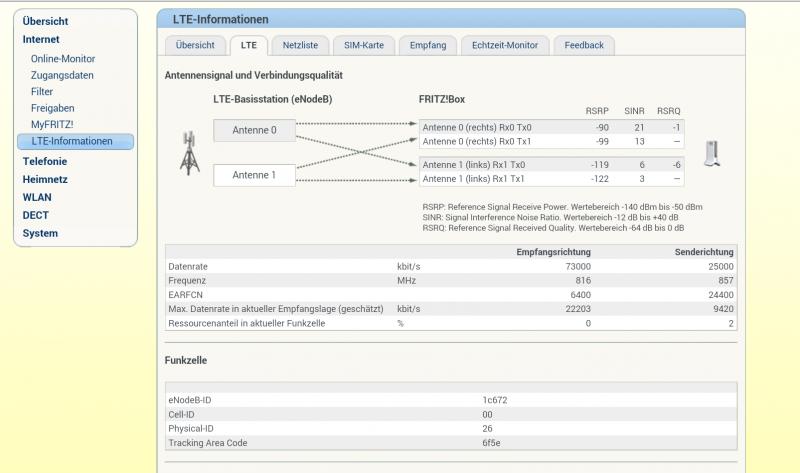

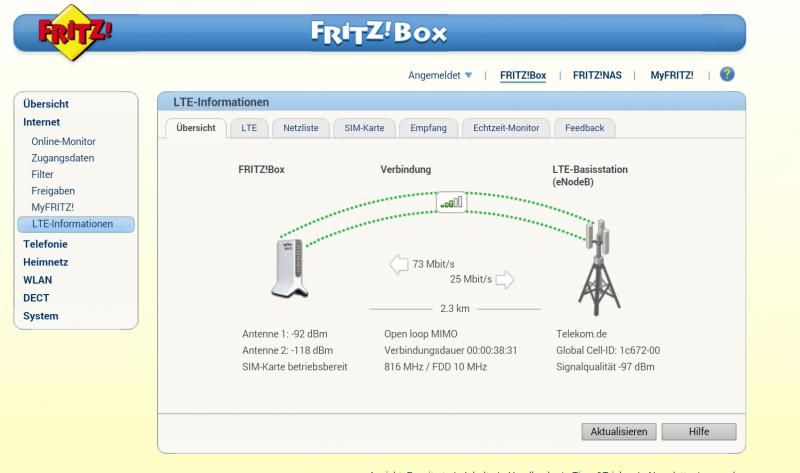

so, nachdem ich gestern mit aller Vorfreude die neuen Trennglieder eingebaut habe, kam jedoch ziemlich schnell die Ernüchterung, dass der Wert zwischen den beiden Antennen immer noch so um die 26dBm unterscheidet. Anbei ein paar Bilder, wie es jetzt aussieht. Auch mehrmaligen drehen der Antenne und den Abstand zwischen den beiden zu verringern hat nichts gebracht. Die Ausgänge an der FB tauschen ändert auch nicht. Da ich jetzt mit meinem Latein am Ende bin, hoffe ich das mir einer von Euch weiterhelfen kann. (Oder ist vielleicht eine Antenne defekt?)
Schon mal vielen Dank!
Gruß Tobix
so, nachdem ich gestern mit aller Vorfreude die neuen Trennglieder eingebaut habe, kam jedoch ziemlich schnell die Ernüchterung, dass der Wert zwischen den beiden Antennen immer noch so um die 26dBm unterscheidet. Anbei ein paar Bilder, wie es jetzt aussieht. Auch mehrmaligen drehen der Antenne und den Abstand zwischen den beiden zu verringern hat nichts gebracht. Die Ausgänge an der FB tauschen ändert auch nicht. Da ich jetzt mit meinem Latein am Ende bin, hoffe ich das mir einer von Euch weiterhelfen kann. (Oder ist vielleicht eine Antenne defekt?)
Schon mal vielen Dank!
Gruß Tobix
Anhänge
ospel
Administrator
- Tarif
- DataGo XL
- LTE Speed
- um 50Mbit/s down
- Hardware
- FRITZ!Box 6840 LTE Antenne: Wittenberg LAT28 LTE-Handy: LG G5 SE
Guten Morgen Tobix,

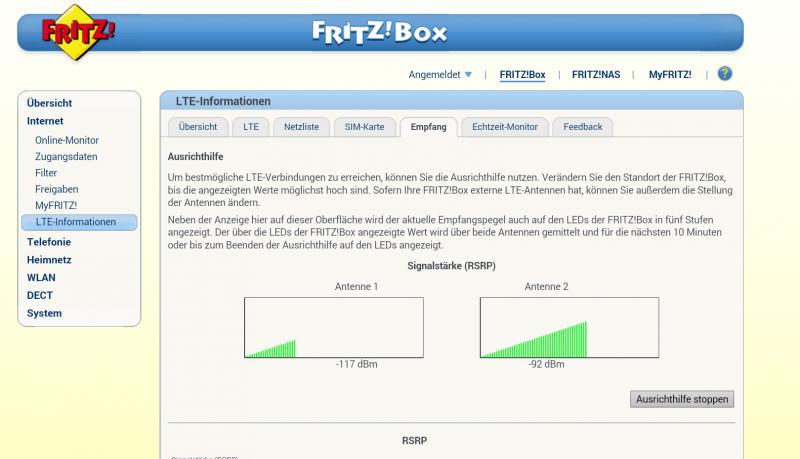

wenn du die Antennenkabel an der Fritzbox tauschst, ändert sich dann auch die Anzeige in der FB. Sprich wenn vor dem Tausch der Kabel Antenne-1 die schlechtere ist, ist dann nach dem Tausch Antenne-2 die Schlechte?
Wenn dem so ist, dann ist wahrscheinlich irgendwas mit der Antenne oder dem Antennenkabel im argen. Wenn die Anzeige auch nach dem Tauschen der Antennenkabel gleich bleibt liegt der Fehler an der Fritzbox.
Hallo Ospel,
ja, dann ändert sich auch die Anzeige an der FB, wie Du beschreibst. Kann es den sein das die Antenne/Kabel defekt ist? Die war komplett neu.
Danke und Gruß!
Tobix
ospel
Administrator
- Tarif
- DataGo XL
- LTE Speed
- um 50Mbit/s down
- Hardware
- FRITZ!Box 6840 LTE Antenne: Wittenberg LAT28 LTE-Handy: LG G5 SE
Na dann tippe ich mal auf das Kabel, an der Antenne kann ja nicht viel kaputt gehen. Kommst du an die Antenne leicht ran? Dann mach mal vorne die schwarze Kunststoffkappe ab und schau dir den Speisepunkt an (Lötstellen i.O., Kabel keinen knick oder gar gebrochen, Abschirmung und Seele sauber getrennt). Wenn da alles gut aussieht, dann schau dir mal das gesamte Kabel an (Knicke, Beschödigungen der Isolierung, evlt. hat ja eine Maus dran genagt oder so). Wenn da auch alles klar ist, dann schau dir die SMA-Stecker an (sauber vercrimpt, Der Stift innen nicht verbogen oder abgebrochen, ob die Abschirmung sauber unter der Metallhülse ist wirst du wegen dem Schrumpfschlauch leider nicht sehen können. Aber aufmachen würde ich die Verbindung nur zur Kontrolle auch nicht.
@tomas-b
kann man eine Beschädigung am Kabel oder der Antenne mit einfachsten Mitteln irgendwie messen?
@tomas-b
kann man eine Beschädigung am Kabel oder der Antenne mit einfachsten Mitteln irgendwie messen?
jonasolof
Member
- Hardware
- AVM6840V2, AVM6842, B593, E392, E3276, MF93D, Nokia lumia 920, Samsung Galaxy S4, AVM7390
Die Wittembergantenne ist nicht kurzgeschlossen. Also, wenn es null Ohm Widerstand gibt im Kabel ist da irgendwo ein Kurzschluss.
Schwieriger ist festzustellen ob es ein Kabelbruch gibt. Dann muss man selber oben an die Antenne einen Kurzschluss machen. Wenn unten kein Kurzscluss dann vorhanden ist gibt es ein Abbruch. Man braucht dazu ein Universalinstrument das ganz billig und einfach zu finden ist.
Schwieriger ist festzustellen ob es ein Kabelbruch gibt. Dann muss man selber oben an die Antenne einen Kurzschluss machen. Wenn unten kein Kurzscluss dann vorhanden ist gibt es ein Abbruch. Man braucht dazu ein Universalinstrument das ganz billig und einfach zu finden ist.
Zuletzt bearbeitet:
tomas-b
Well-Known Member
- Tarif
- Mobile Data (2x 10 GB)
- LTE Speed
- DL: 150 MBit/s - UL: 50 MBit/s
- Hardware
- Huawei E5776
Doch, die Wittenberg hat einen bauartbedingten DC-Kurzschluss, mit einfachsten Mitteln lässt sich halt nur eine Unterbrechung feststellen.
Ansonsten bleibt nur die von Ospel empfohlene optisch Inspektion...
Ansonsten bleibt nur die von Ospel empfohlene optisch Inspektion...
jonasolof
Member
- Hardware
- AVM6840V2, AVM6842, B593, E392, E3276, MF93D, Nokia lumia 920, Samsung Galaxy S4, AVM7390
Danke Thomas,
Mea culpa! Entschuldigung für den Fehler. Die Logik für das Suchen nach einem Abbruch oder Kurzscluss bleibt. Nur muss man oben die Antenne vom Kabel trennen um zu sehen ob es auch im Kabel einen Kurzscluss gibt.
Wer selber Kabeln und Kontakten montiert kontrolliert immer mit einem Universalinstrument das alles in Ordnung ist. Die dünnen Kupferdrähte des Koaxialkabelschirms können einen Kurzschluss machen der schwierig ist zu sehen. In billigen Antennen können allerlei Fehler vorhanden sein wie es Tomas-b schon früher gezeigt hat. Auch ein Abbruch am Anschluss des Kabels an die Antenne. Deswegen ist es besser die Antennen und Kabeln mit einem Universalinstrument zu überprüfen ehe dass man die Antennen hoch montiert.
Mea culpa! Entschuldigung für den Fehler. Die Logik für das Suchen nach einem Abbruch oder Kurzscluss bleibt. Nur muss man oben die Antenne vom Kabel trennen um zu sehen ob es auch im Kabel einen Kurzscluss gibt.
Wer selber Kabeln und Kontakten montiert kontrolliert immer mit einem Universalinstrument das alles in Ordnung ist. Die dünnen Kupferdrähte des Koaxialkabelschirms können einen Kurzschluss machen der schwierig ist zu sehen. In billigen Antennen können allerlei Fehler vorhanden sein wie es Tomas-b schon früher gezeigt hat. Auch ein Abbruch am Anschluss des Kabels an die Antenne. Deswegen ist es besser die Antennen und Kabeln mit einem Universalinstrument zu überprüfen ehe dass man die Antennen hoch montiert.
Zuletzt bearbeitet:
Hallo Zusammen,
so, hat jetzt zwar ein wenig länger gedauert, weil ich zwischendurch weg war, aber dafür hab ich den Fehler gefunden. Die Schraubverbindung F-Stecker an die FB hatte einen Wackelkontakt. Danke noch einmal für all die super Tipps!!!!
Die Verbindung läuft soweit jetzt auch. Ein LTE 800 Sender steht in 2km Entfernung 322 Grad und ein LTE 1800 Sender 5km entfernt 330 Grad. Keine Berge dazwischen nur ein mini Wald. Die Antenne ist aktuell auf die LTE 800 Station ausgerichtet, jedoch kommt die LTE 1800 Station vom RSRQ Wert besser rein als die LTE 800 Station. Beim RSRP Wert ist es genau anders rum. Habt ihr eine Erklärung dafür?

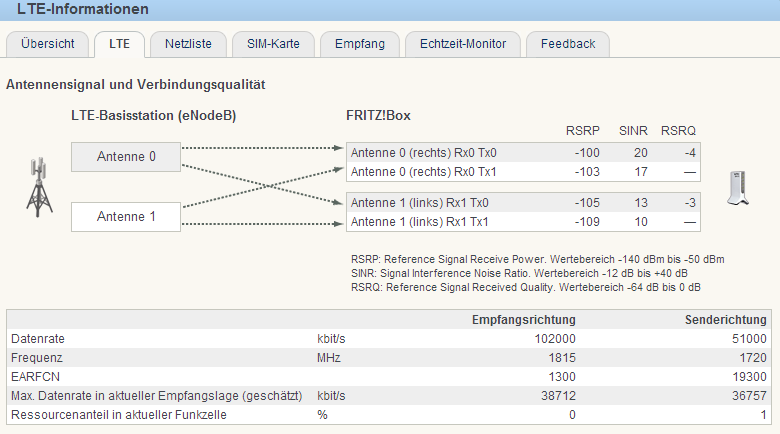

Anbei die Bilder von den Einstellungen.
Danke und schönen Gruß!
Tobix
so, hat jetzt zwar ein wenig länger gedauert, weil ich zwischendurch weg war, aber dafür hab ich den Fehler gefunden. Die Schraubverbindung F-Stecker an die FB hatte einen Wackelkontakt. Danke noch einmal für all die super Tipps!!!!
Die Verbindung läuft soweit jetzt auch. Ein LTE 800 Sender steht in 2km Entfernung 322 Grad und ein LTE 1800 Sender 5km entfernt 330 Grad. Keine Berge dazwischen nur ein mini Wald. Die Antenne ist aktuell auf die LTE 800 Station ausgerichtet, jedoch kommt die LTE 1800 Station vom RSRQ Wert besser rein als die LTE 800 Station. Beim RSRP Wert ist es genau anders rum. Habt ihr eine Erklärung dafür?
Anbei die Bilder von den Einstellungen.
Danke und schönen Gruß!
Tobix
Anhänge
Cradilom
New Member
- Tarif
- Call & Surf via Funk M
- Hardware
- Speedport LTE II, EB 904 LTE, Novero Dabendorf

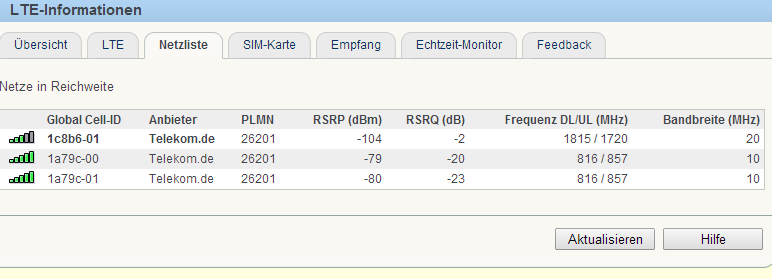

Unten in der Liste werden die Zellen-IDs 1a79c-00 und 1a79c-01 angezeigt.
Dass die Zellen mit der gleichen Ziffern-/Buchstabenkombination beginnen, bedeutet, dass die Zellen auf dem selben Mast sind (ein Mast hat drei Sendeeinheiten und strahlt in drei Himmelsrichtungen).
Bei dir ist es wohl so, dass du zwischen zwei Zellen bist und das wirkt sich negativ auf die Empfangsqualität aus.
Es könnte auch noch andere Ursachen für den schlechten RSRQ-Wert geben, aber das mit den gleichen Zellen-IDs ist schon sehr auffällig.
Dass die Zellen mit der gleichen Ziffern-/Buchstabenkombination beginnen, bedeutet, dass die Zellen auf dem selben Mast sind (ein Mast hat drei Sendeeinheiten und strahlt in drei Himmelsrichtungen).
Bei dir ist es wohl so, dass du zwischen zwei Zellen bist und das wirkt sich negativ auf die Empfangsqualität aus.
Es könnte auch noch andere Ursachen für den schlechten RSRQ-Wert geben, aber das mit den gleichen Zellen-IDs ist schon sehr auffällig.
ospel
Administrator
- Tarif
- DataGo XL
- LTE Speed
- um 50Mbit/s down
- Hardware
- FRITZ!Box 6840 LTE Antenne: Wittenberg LAT28 LTE-Handy: LG G5 SE
Guten Morgen Tobix,
du könntest im Fritzbox-Menü unter "Internet => Zugangsdaten => Einstellungen => Frequenzband" die Box auf 800MHz festnageln. Aber wie Cradilom schon richtig festgestellt hat sitzt du genau auf der Grenze zwischen 2 Funkzellen was auch der Grund für den grottenschlechten RSRQ-Wert bei 800MHz ist.
Du kannst es ja mal ausprobieren aber ich glaube auch, dass du auf dem 1800er-Sender besser aufgehoben bist. Außerdem hast du dort eine Bandbreite von 20MHz was theoretisch höhere Geschwindigkeiten zulässt.
Aber wie so oft "Versuch macht kluch"
VG
Ospel
du könntest im Fritzbox-Menü unter "Internet => Zugangsdaten => Einstellungen => Frequenzband" die Box auf 800MHz festnageln. Aber wie Cradilom schon richtig festgestellt hat sitzt du genau auf der Grenze zwischen 2 Funkzellen was auch der Grund für den grottenschlechten RSRQ-Wert bei 800MHz ist.
Du kannst es ja mal ausprobieren aber ich glaube auch, dass du auf dem 1800er-Sender besser aufgehoben bist. Außerdem hast du dort eine Bandbreite von 20MHz was theoretisch höhere Geschwindigkeiten zulässt.
Aber wie so oft "Versuch macht kluch"
VG
Ospel
Guten Morgen Zusammen,
noch einmal Danke für die Info. Mit dem 1800er läuft es wirklich besser.RSRQ schwankt zwischen -2 und -5, bei schlechtem Wetter bis zu -10. Jetzt mal noch was anderes. Habe aktuell meine rechte Antenne genau mit 330 Grad auf den Sender ausgerichtet. Wie sind den da Eure Erfahrungen, nehmt Ihr eher die Mitte der beiden Antennen und richtet die auf den Sender aus, oder fahrt Ihr besser, wenn Ihr eine der beiden Antennen auf den Sender ausrichtet?
Danke und schönen Gruß!
Tobix
noch einmal Danke für die Info. Mit dem 1800er läuft es wirklich besser.RSRQ schwankt zwischen -2 und -5, bei schlechtem Wetter bis zu -10. Jetzt mal noch was anderes. Habe aktuell meine rechte Antenne genau mit 330 Grad auf den Sender ausgerichtet. Wie sind den da Eure Erfahrungen, nehmt Ihr eher die Mitte der beiden Antennen und richtet die auf den Sender aus, oder fahrt Ihr besser, wenn Ihr eine der beiden Antennen auf den Sender ausrichtet?
Danke und schönen Gruß!
Tobix
Cradilom
New Member
- Tarif
- Call & Surf via Funk M
- Hardware
- Speedport LTE II, EB 904 LTE, Novero Dabendorf
Ich weiß nicht, ob ich die Frage ganz richtig verstanden habe.
Bei 5 km Entfernung zum Mast ist es egal, ob du nach der Mitte oder einer der Antennen ausrichtest.
Wenn du es ganz genau machen möchtest und deine Antennen z.B. einen Meter auseinander sind und du einen ganz bestimmten Punkt auf dem Sendemast anvisieren möchtest, müssten deine Einstellungen ungefähr so sein:
Mitte der Antennen: 330°
Linke Antenne: 330,0057°
Rechte Antenne: 329,9943°
Falls die Sendeantennen auf dem Mast zwei Meter auseinander stehen, ist es genau umgekehrt.
Vielleicht habe ich falsch gerechnet, ich musste erst googeln.
Aber die Unterschiede dürften nicht ins Gewicht fallen.
EDIT: oder einfacher gesagt.
Wenn du beide Antennen parallel eingestellt hast und zufällig mit der rechten Antenne haargenau den Mast triffst, dann liegst du mit der linken Antenne einen Meter daneben, was keinen Unterschied macht. (Nur Theorie. So genau wird man es wohl nicht einstellen können und ist auch nicht nötig)
Entscheidender ist es, ob man durch ein bisschen hin- und herdrehen vielleicht bessere Werte beobachten kann.
Bei 5 km Entfernung zum Mast ist es egal, ob du nach der Mitte oder einer der Antennen ausrichtest.
Wenn du es ganz genau machen möchtest und deine Antennen z.B. einen Meter auseinander sind und du einen ganz bestimmten Punkt auf dem Sendemast anvisieren möchtest, müssten deine Einstellungen ungefähr so sein:
Mitte der Antennen: 330°
Linke Antenne: 330,0057°
Rechte Antenne: 329,9943°
Falls die Sendeantennen auf dem Mast zwei Meter auseinander stehen, ist es genau umgekehrt.
Vielleicht habe ich falsch gerechnet, ich musste erst googeln.
Aber die Unterschiede dürften nicht ins Gewicht fallen.
EDIT: oder einfacher gesagt.
Wenn du beide Antennen parallel eingestellt hast und zufällig mit der rechten Antenne haargenau den Mast triffst, dann liegst du mit der linken Antenne einen Meter daneben, was keinen Unterschied macht. (Nur Theorie. So genau wird man es wohl nicht einstellen können und ist auch nicht nötig)
Entscheidender ist es, ob man durch ein bisschen hin- und herdrehen vielleicht bessere Werte beobachten kann.
Zuletzt bearbeitet:
Hallo !
Erstmal muß ich hier mal Danke sagen , für die tollen Info und Tricks die man bei euch so erfährt !
Echt ein Großartiges Forum !!!
Nun zu meiner Frage ! Habe schon gesehen , das das ein ziemlich alter Thread ist , der leider für mich nun aktuell wird !
Muß meine 6842 LTE auf Aussenantenne umbauen aufgrund immer schlechter werdendem Signals seitens T-Mobile Ö !
Habe mir die Antenne (DC-Grounded) und SMA Kabel schon bestellt , und sehe auch beim Umbau keine Probleme !
Muss ich nach dem Umbau in den Einstellungen irgendetwas verändern , oder ist das "Plug´n Play " ?
Das die Interne Antenne aktiv bleiben muss is mir klar , aber Wlan usw ???
Solle man die Antenne (ganz oben auf dem Dach montiert) mit dem Blitzableiter verbinden ?
Entschuldigt bitte die naiven Fragen , aber das ist komplettes Neuland für mich , und ich sehe es nicht mehr ein noch ein Jahr für 50 MBit zu bezahlen und eigentlich nie über 15 MBit zu erreichen
Hoffe auf eure Hilfe & vielen Dank im Voraus !
Erstmal muß ich hier mal Danke sagen , für die tollen Info und Tricks die man bei euch so erfährt !
Echt ein Großartiges Forum !!!
Nun zu meiner Frage ! Habe schon gesehen , das das ein ziemlich alter Thread ist , der leider für mich nun aktuell wird !
Muß meine 6842 LTE auf Aussenantenne umbauen aufgrund immer schlechter werdendem Signals seitens T-Mobile Ö !
Habe mir die Antenne (DC-Grounded) und SMA Kabel schon bestellt , und sehe auch beim Umbau keine Probleme !
Muss ich nach dem Umbau in den Einstellungen irgendetwas verändern , oder ist das "Plug´n Play " ?
Das die Interne Antenne aktiv bleiben muss is mir klar , aber Wlan usw ???
Solle man die Antenne (ganz oben auf dem Dach montiert) mit dem Blitzableiter verbinden ?
Entschuldigt bitte die naiven Fragen , aber das ist komplettes Neuland für mich , und ich sehe es nicht mehr ein noch ein Jahr für 50 MBit zu bezahlen und eigentlich nie über 15 MBit zu erreichen
Hoffe auf eure Hilfe & vielen Dank im Voraus !
Franz
Active Member
- Tarif
- Vodafone Cable 25MBits
- Hardware
- FritzBox 6490Cable
bist dir sicher das du aufs Dach raus mußt ?
ein netter Kunde von mir dem habe ich es ganz einfach so gelöst gehabt:
https://www.ebay-kleinanzeigen.de/s...te-4g-incl-grosser-antenne/554248215-168-6574
Das ist ein Fressnapfständer an dem die Antenne befestigt ist, 800MHz, die kurzen Kabel stammen vom tomas-b, die langen Kabel sind auch noch dabei,
Grund für diese eigenartige Kombination war , das es vom Hausherren nicht erlaubt war, ein Loch nach aussen zu bohren bzw. eine Aussenantenne zu montieren. So stand es 3Jahre im Küchenfenster.
Der nette Herr hat seit Ende September V-DSL mit 50MBit/s.
Bei interesse, am Preis kann noch gut gedreht werden und der nette Herr ist bis Anfang April noch auf Kho Samui am überwintern. Damit das gute Stück aber früher seinen neuen Besitzer findet, kann ich ja etwas anschieben.
Hier noch mal die Kontakt-Web-Site :
http://www.steindesign-spiegl.de/home.html
Gruß
Franz
ein netter Kunde von mir dem habe ich es ganz einfach so gelöst gehabt:
https://www.ebay-kleinanzeigen.de/s...te-4g-incl-grosser-antenne/554248215-168-6574
Das ist ein Fressnapfständer an dem die Antenne befestigt ist, 800MHz, die kurzen Kabel stammen vom tomas-b, die langen Kabel sind auch noch dabei,
Grund für diese eigenartige Kombination war , das es vom Hausherren nicht erlaubt war, ein Loch nach aussen zu bohren bzw. eine Aussenantenne zu montieren. So stand es 3Jahre im Küchenfenster.
Der nette Herr hat seit Ende September V-DSL mit 50MBit/s.
Bei interesse, am Preis kann noch gut gedreht werden und der nette Herr ist bis Anfang April noch auf Kho Samui am überwintern. Damit das gute Stück aber früher seinen neuen Besitzer findet, kann ich ja etwas anschieben.
Hier noch mal die Kontakt-Web-Site :
http://www.steindesign-spiegl.de/home.html
Gruß
Franz
