Fragen zu Ospels Doppel-Biquad LTE Eigenbau

[tomas-b]

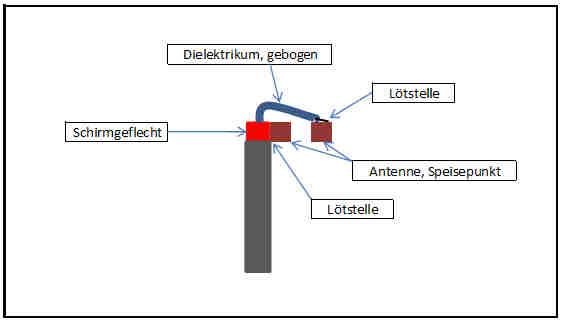

Hier noch mal, um es wirklich bildlich darzustellen, so wäre es ideal:



[ospel]

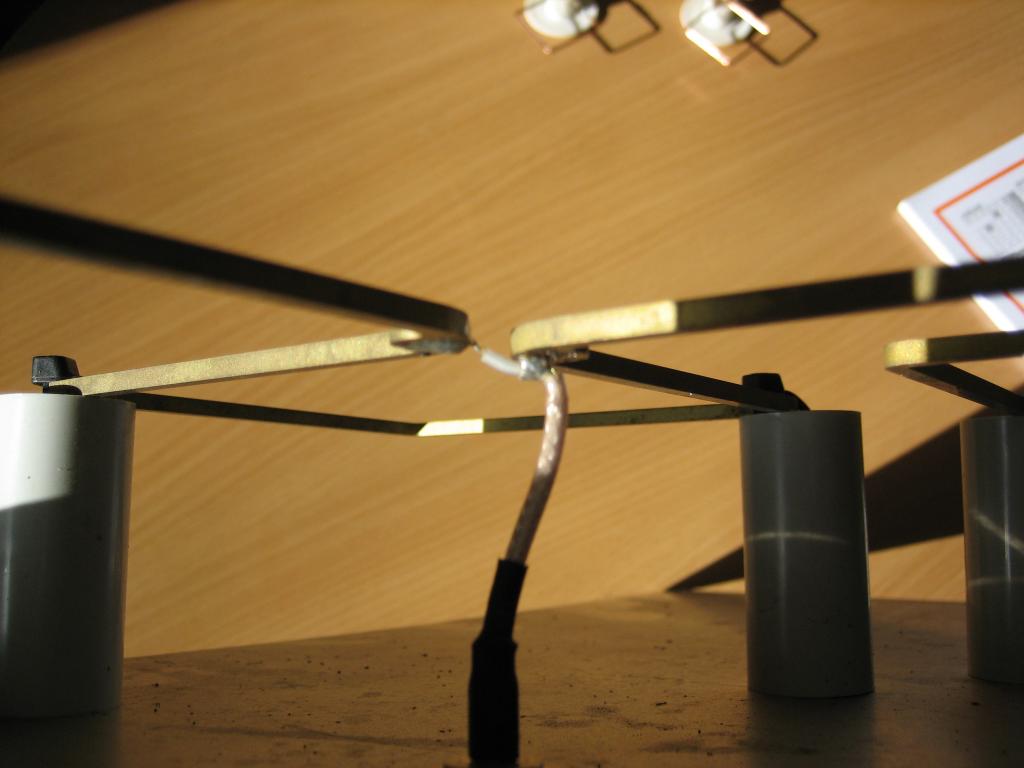

...und hier noch mal ein Livebild:



Nicht täuschen lassen @Thorsten, die Abschirmung ist nur soweit abisoliert, wie die Lötstelle. Das Kabel ist nicht Schwarz, deshalb schaut es so aus als ob die Abschirmung komplett frei liegt ... ist aber nicht so. Das Schwarze was man unten sieht ist nur ein Stück Schrumpfschlauch.



[tomas-b]

Bei den Fotos, die Ospel gerade gepostet hat, habe ich die vorkonfektionierte Kabel verwendet, die waren aber zu kurz, um den Bogen oben herum zu legen. Deshalb habe ich es dort untenrum gelegt...

Von der Funktionalität isst es aber dasselbe...



[Peuli]

Hallo

Das hier wäre auch noch eine Möglichkeit:

http://dl7afb.darc.de/projects/DECT_BiQuad_detail.jpg

Kommt von dieser Seite:

http://dl7afb.darc.de/projects/DECT-WIFI-Antennas.htm

Mit dem dünnen Kupferrohr hat man auch bei den kleinen Quad Antennen das Problem der Befestigung gelöst.

Der Reflektor besteht aus Platinenmaterial, kostet bei Reichelt 12x8cm 0,96Euro; 10x16cm 1,40Euro; 20x30cm 4,35Euro.

Gruß
Peuli



[Thotti63]

Hallo,

@Ospel,

nochmals vielen Dank!!!

Die Idee Befestigungsmaterial für Toiletten ist interessant. Nur befürchte ich der Innendurchmesser ist noch geringer als meiner, mmh.

@thomas-b

Ich freue mich, dass Du dabei bist!


Ich weiß nicht, ob das alles so klapp, mir kommt das KOAX ziemlich starr und fest vor. Ob das Dielektrikum sich bei dem engen Abstand der Anlötpunkte (0,7 mm) und dem dünnen (2,5 mm²) Draht so biegen läßt. Vieleicht die Isolierung warm machen. Ich befürchte, dass es zu starken Spannungen kommen wird, wobei die Biquads sich verbiegen werden. Und damit werden sich Abstände ändern. Das wird wieder die Frage nach der besten Befestigung stellen.

Ich denke bei all den noch offenen Fragen, werde ich noch einige Versuche brauchen.

Das wird wohl noch etwas mehr Zeit als ich dachte brauchen, bis diese Antenne fertig ist.

Melde mich, wenn ich da Lösungen habe.

Viele Grüße

Thorsten



[Thotti63]

So es ist Vollbracht, na ja noch nicht so ganz

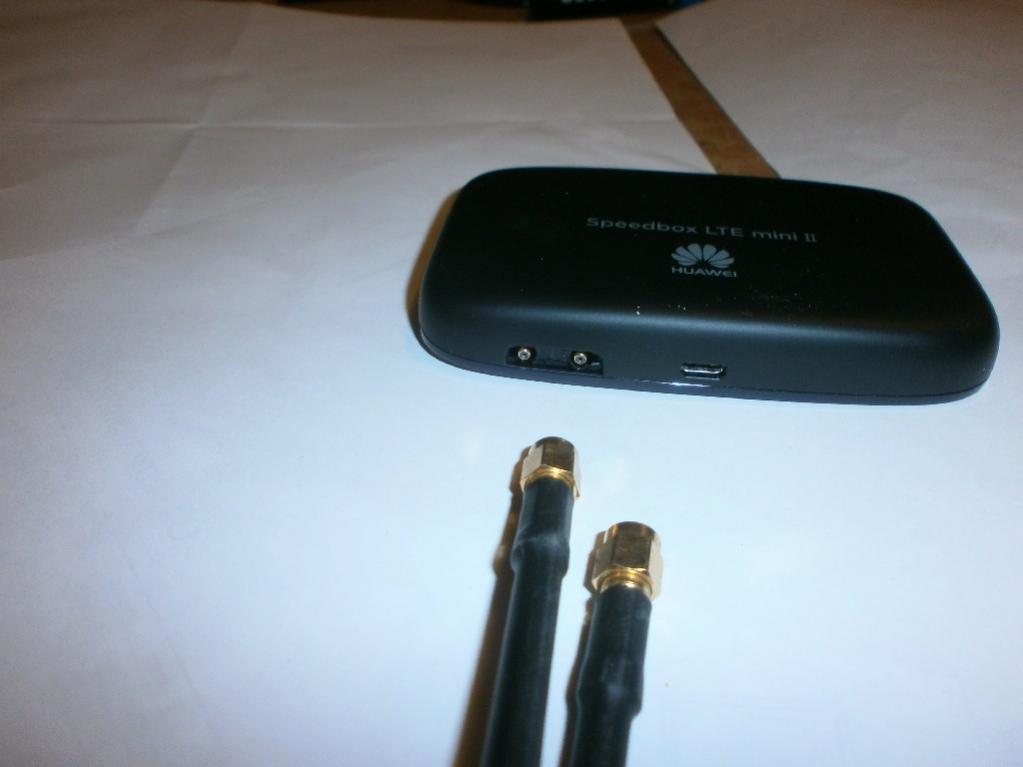

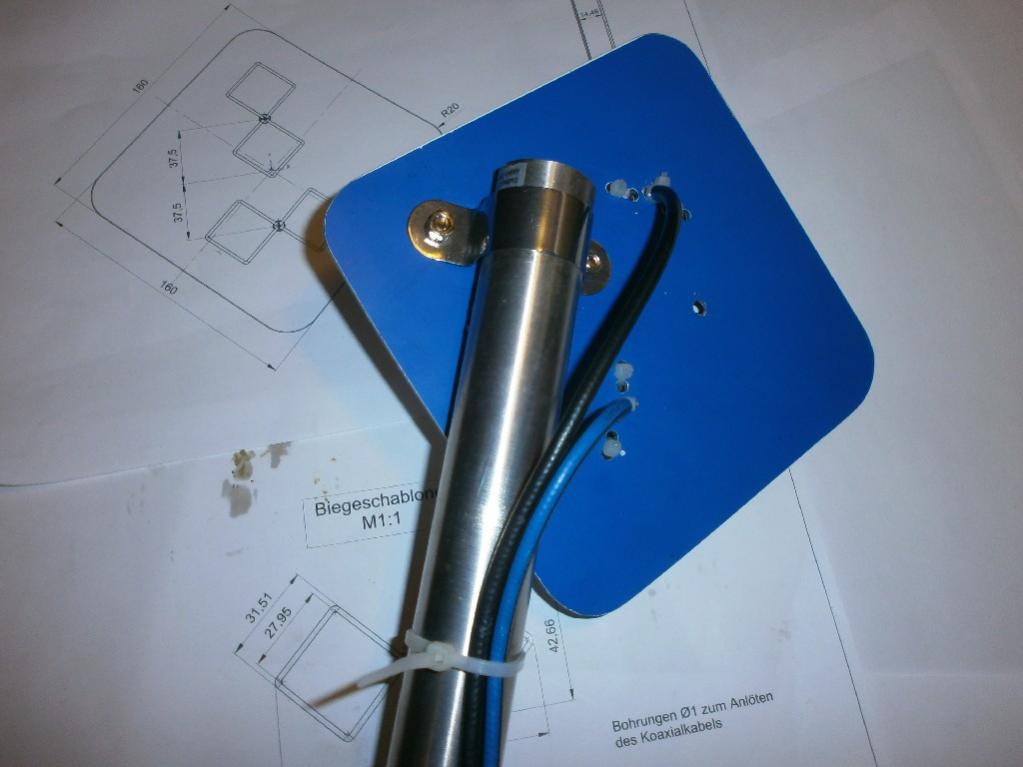

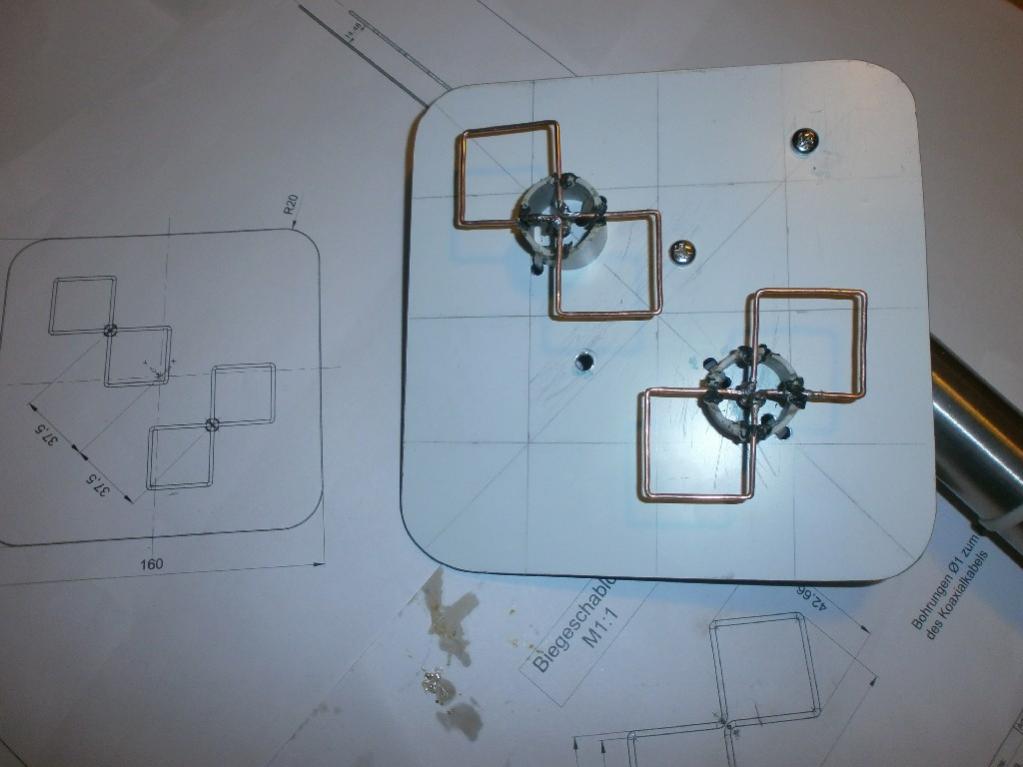

Habe endlich Ospel`s Antenne fertig:





Na ja fast.

Fehlt jetzt nur noch ---



Dann kann ich sie endlich testen.

Liebe Grüße zum Valentin.

Thorsten



[Thotti63]

Da fiel mir doch gleich nach meinem letztm Post etwas ein, -------- hatte doch mal, noch vor langer Zeit? ---- ehm, wo isses nur, ---- Such, such, such und finde!

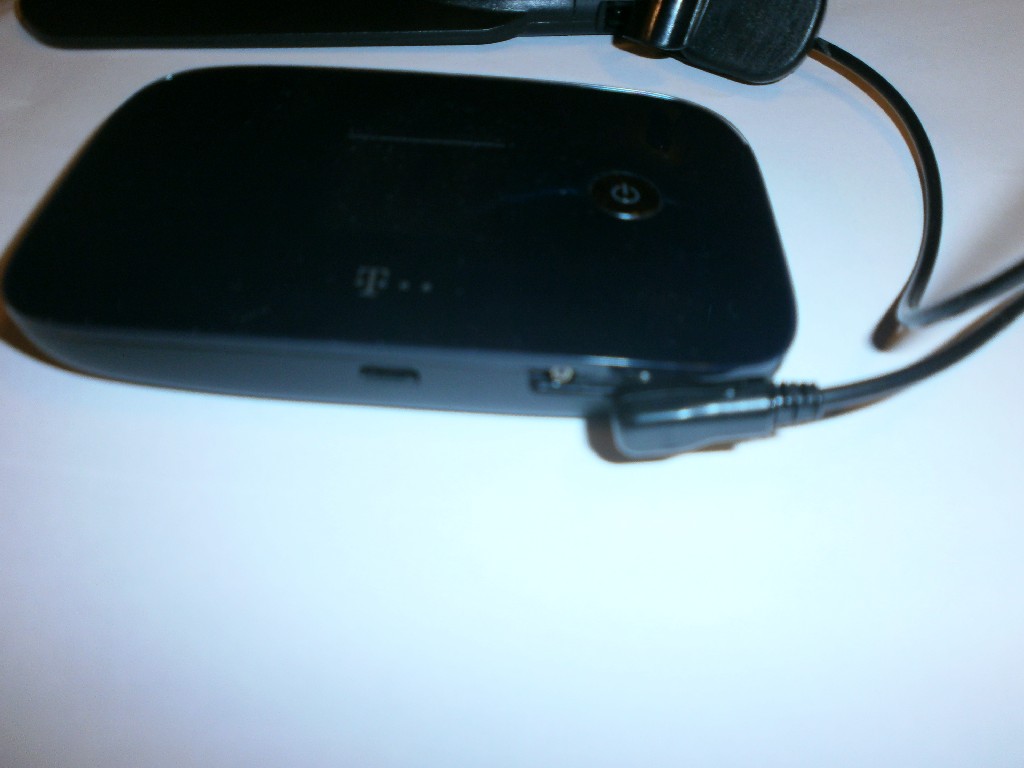

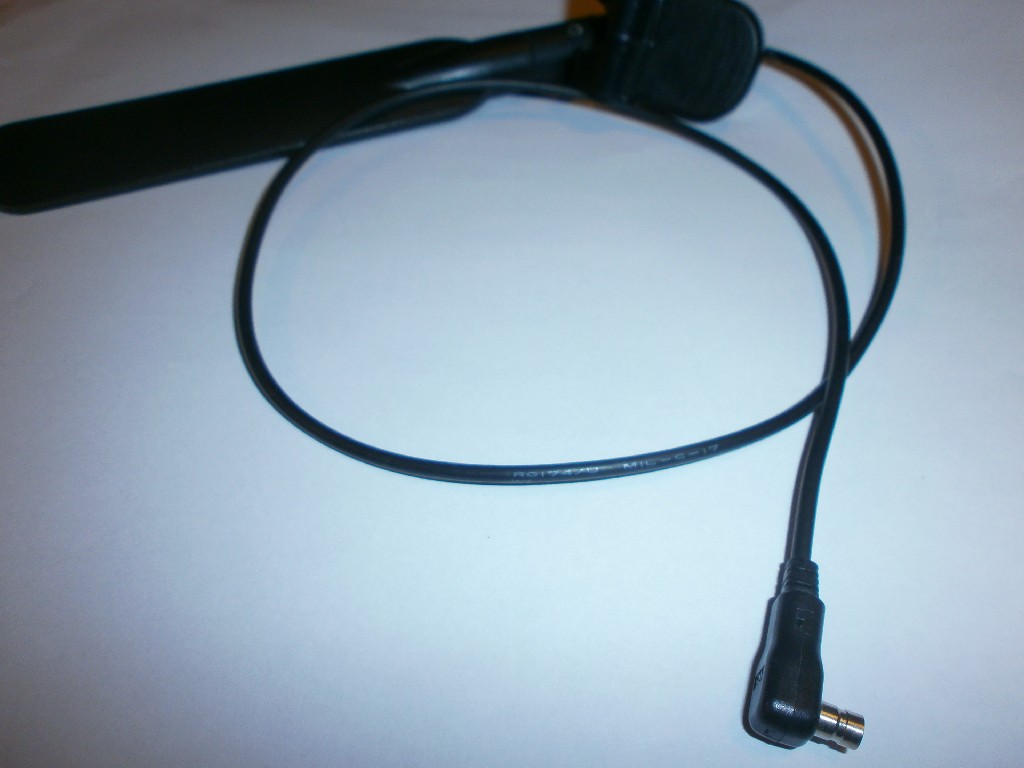

Da gab es mal eine Mobilfunkantenne zum Vodafonestick. Die hatte doch den gleichen Stecker?

Der passt!





Somit fehlt jetzt nur noch einer! Den werde ich auch noch finden.

Bis bald.

Thorsten



[ospel]

Das sieht schon mal sehr gut aus Thorsten! Ich selbst bin auch äußerst auf die Funktion gespannt ... Bislang hatte ich ja nur mit 800MHz gespielt



[Thotti63]

Es geht vorran

Hallo,

bin wieder da!

Habe endlich den letzten Stecker besorgt. Man, diese TS-9 sind ja wohl schwer zu bekommen. Habe bei Conrad am Bauelementestand eine wirklich dumme Antwort erhalten:

Die gibt es nicht lose, vielleicht online. Und die kosten schon alleine 10,00 EUR.

Blieb mir also nichts anderes übrig, das sündhaft teure Adapterkabel zu nehmen.

So und nun zu dem ersten Ergebnis.

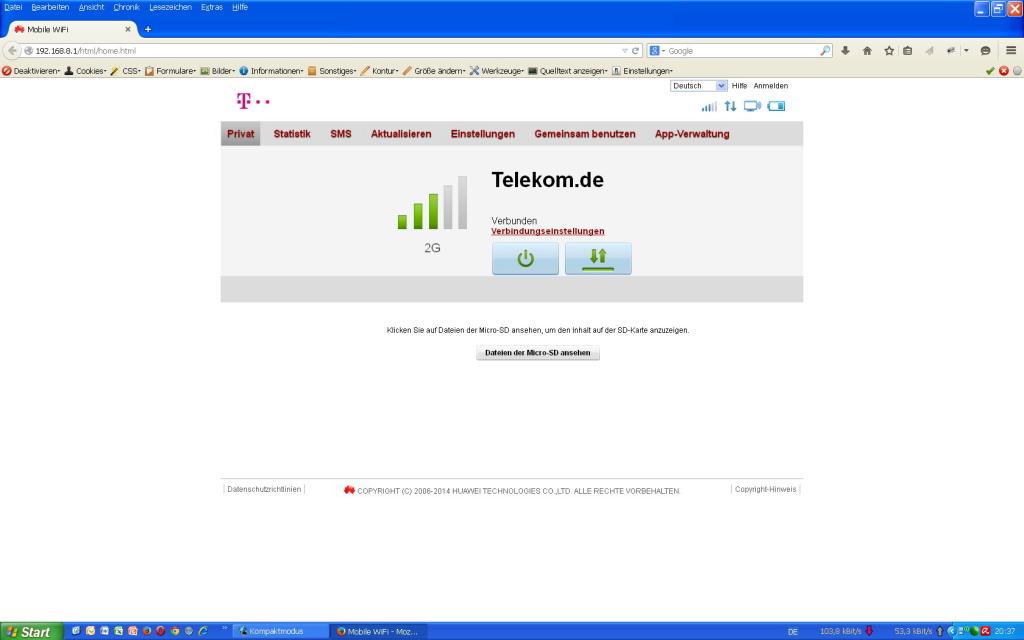

Zunächst einmal habe ich nun die Speedbox im Raum platziert, ohne die Antenne, Signalstärke 2G:

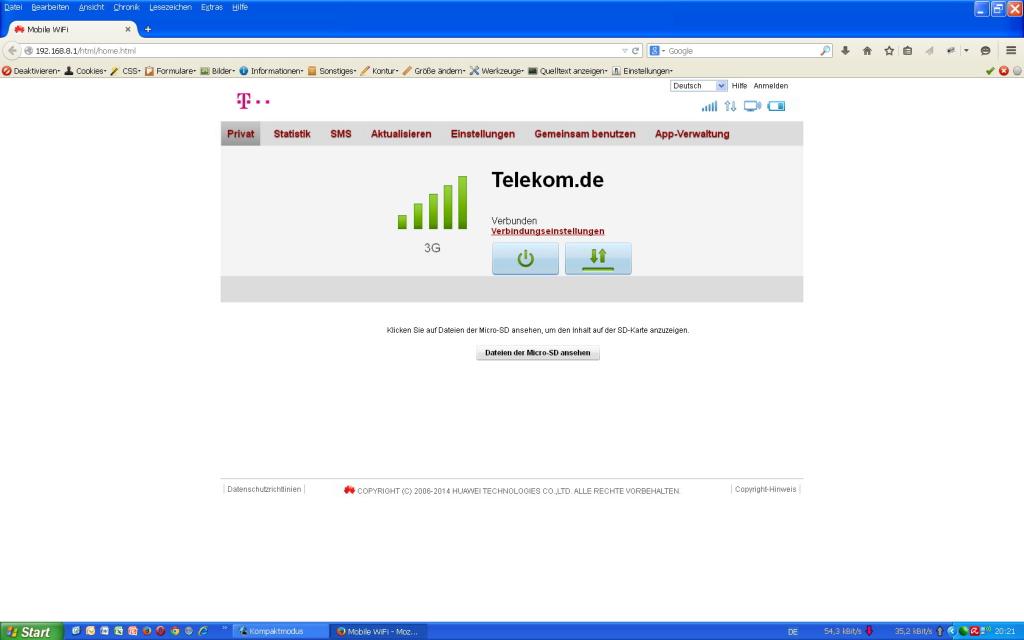

Und nun mit Aussenantenne, Signal 3G:



Die Signalstärke kann sich meines Erachtens bereits sehen lassen.

Dass ich momentan nur 3G bekomme, kann vielleicht an der Drosselung von TK liegen. Glaube mein gebuchtes Datenvolumen habe ich wohl bereits erreicht.

Na ja, zum Wochenende werde ich ja wieder LTE dürfen.

Werde dann noch mal testen und posten.

@Ospel, ist doch aber auch so schon enorm, oder.

Wieviele dbi das sein mögen, kann ich leider nicht berechnen oder messen.

Schöne Grüße

Thorsten



[nota2225]

Dass ich momentan nur 3G bekomme, kann vielleicht an der Drosselung von TK liegen. Glaube mein gebuchtes Datenvolumen habe ich wohl bereits erreicht.

noch nie davon gehoert. Wenn ich mit einer AA auf einem LTE-Masten drauf bin, bin ich drauf. Ohne wenn und aber. Und da erfolgt imho kein Technologiewechsel.



[Thotti63]

Doch, die TK Tarife sehen ein Datenvolumen vor, Bei mir 5 GB, danach behält sich TK eine Drosselung der Geschwindigkeit vor. Steht im Kleingedrucktem.

https://www.t-mobile.de/T-D1/cds/Shop/td1_cms_tarifdetailPopup/1,12260,3966,00.html

Oder Du buchst ein weiteres Datenvolumen nach, 5 GB kosten weitere 14,95



[Thotti63]

Also, habe gerade noch mal versucht die Speedbox draußen ohne Antenne an dem Ort zu platzieren, wo ich bereits LTE naja, ohne Balken oder bei gutem Wetter mit einem Balken hatte. LTE geht momentan nicht, bekomme auch da nur 3G mit nur 2 bis 3 Balken. Mit AA im Raum immerhin 3G vollausschlag und das stabil!

Aber, wie wir ja wissen, es gibt immer viele Gründe --- Kann das Wetter sein, kann der gewählte Aufstellungsort sein, ...

Oder einfach eine Volumendrosselung, oder oder oder.

Ich warte einfach mal den nächsten Tarifmonat ab.

Grüße

Thorsten



[Cradilom]

Was nota2225 meinte, war, dass man auch bei einer bestehenden Geschwindigkeitsdrosselung im LTE-Netz surfen kann.
Ich vermute, dass bei dir einfach nur das 3G-Signal stärker ist, als das LTE-Signal und deshalb automatisch 3G gewählt wird.

Gibt es bei dir im Routermenü irgendwo eine Stelle, wo du auswählen kannst, dass du nur per LTE verbunden werden möchtest?
Das könntest du dann ausprobieren.



[dunja]

ja gibt es .............einmal bitte im routermenü einloggen un dann uf einstellungen un dann uf verbindungsaufbau un dann uf netzwerkeinstellungen.......un dann bei netzwerk kannste einstellen ob lte ob 3g un so hab den hier au rumliegen .......... grüßle



[Thotti63]

Jau, ihr habt recht!

Nur dann ist es nicht sehr befriedigend. Mit 3G bin ich schneller im Netz unterwegs?

Also es lies mir ja keine Ruhe, habe dunja's Tipp gefolgt und ja die Einstellung im Router gibt es.

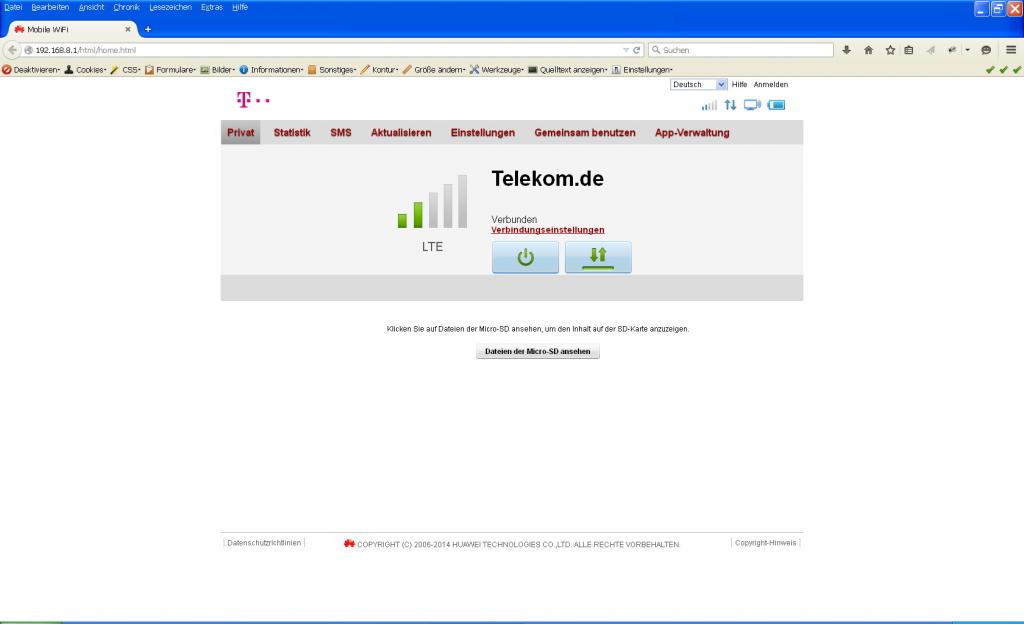

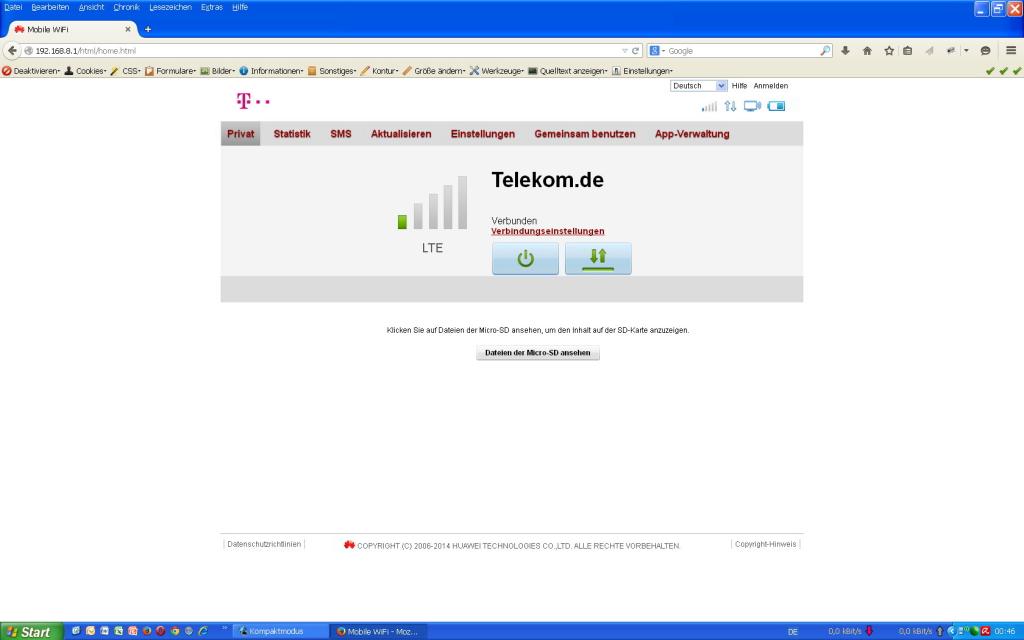

Damit nun folgendes Ergebnis:



Eine Feinjustierung der Antenne ist nun äußerst feinfühlig vorzunehmen. Nicht nur horizental zum Masten, sondern auch vertikal (Elevation) kann da noch etwas bewirken.

Auf dem Bild seht ihr das in der schnelle heute abend erreichte.

Möchte allerdings dazu noch sagen. Dieses Signal habe ich bisher nur draußen und auch nur bei besonders guten Bedingungen erreicht!

Jetzt mit Ospels Antenne befindet sich mein Mobilrouter im Haus!!! Die Antenne draußen. Also eine Leistungssteigerung ist hier durchaus feststellbar.

Vielleicht muss ich sie noch etwas höher oder an einem anderen Ort anbringen oder vielleicht den einen oder anderen Draht etwas nach justieren, oder ....

Es gibt ja so viele Faktoren ... .

Grüße von

Thorsten



[ospel]

Guten Morgen Thorsten,

zuerst ein mal will ich noch kurz die Aussagen von nota2225 und Cardilom untermauern. Es ist so, wenn man ich die Drossel fällt man dennoch im 4G-Netz bleibt aber lediglich die Geschwindigkeit beschnitten wird.

Einen kleinen Teilerfolg haben wir ja schon erreicht (jubel) jetzt geht's wirklich ans Feintunig.

Schritt eins sollte sein ... Lade dir das kleine Tool LTEWatch herunter ( https://www.lte-anbieter.info/ltewatch/huawei.php ). Damit kannst du wirklich in Echtzeit die Signalwerte verfolgen und die Antenne optimal ausrichten/positionieren.

Die Balkenanzeigen solcher Geräte machen große Schritte. Beispielhaft dargestellt: 1 Balken = RSRP -120, 2 Balken -110, 3 Balken = -100 usw...

Mit LTEWatch hast du die Möglichkeit das letzte dBm rauszukitzeln und im BIG-Mode bekommst du sogar eine fein skalierte Balkenanzeige die du auch noch aus 20m Entfernung erkennen kannst. Z.B. Wenn du oben auf dem Schornstein sitzt und der Schlepptop unten im Garten steht

Nimm dir aber Zeit fürs Tuning, das ist nicht mal einfach so in einer halben Stunde gemacht.

Bin wirklich extrem Neugierig, was da noch rauszuholen ist ...

Viel Erfolg!
Bernhard



[ashutosh_pandey]

How to go in english version



[nota2225]

I would try the google translator



[ospel]

How to go in english version

do you mean in LTEWatch or the plans of the antenna?



[Thotti63]

Tja, hatte heute mal endlich wieder etwas Zeit und meine Antenne neu gerichtet.

LTEWatch funktioniert bei mir momentan nicht. Siehe hier: https://www.lte-anbieter.info/lte-forum/threads/3092-LTEWatch-H-Edition?p=42303

Schade.

Konnte jedoch mit "Mastverlängerung (Höher montieren)" immerhin einen Balken mehr und stabilierem Netzempfang punkten.



Gruß

Thorsten
