Fragen zu Ospels Doppel-Biquad LTE Eigenbau

Dieses Thema im Forum "Antennen" wurde erstellt von Thotti63, 28. Januar 2015.

  1. ospel

    ospel Administrator

    Registriert seit:
    7. Februar 2011
    Beiträge:
    5.216
    Zustimmungen:
    73
    Punkte für Erfolge:
    48
    Ort:
    Unterfranken
    e voila

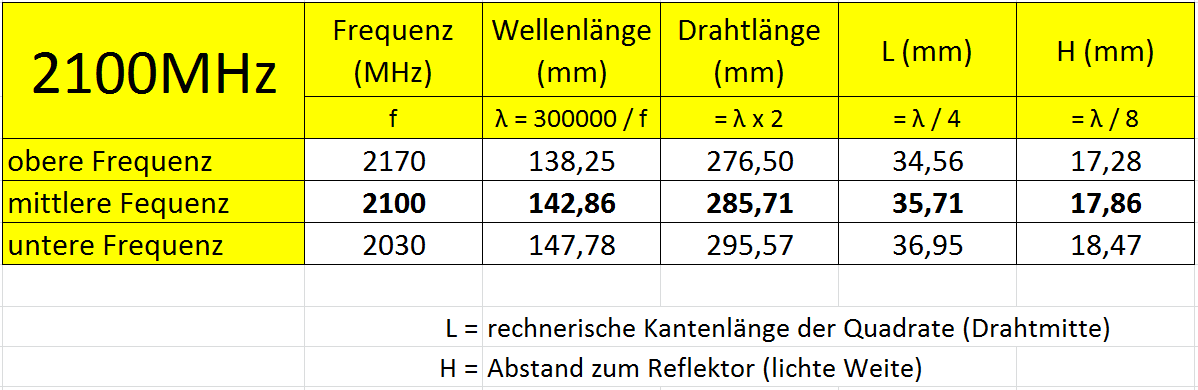

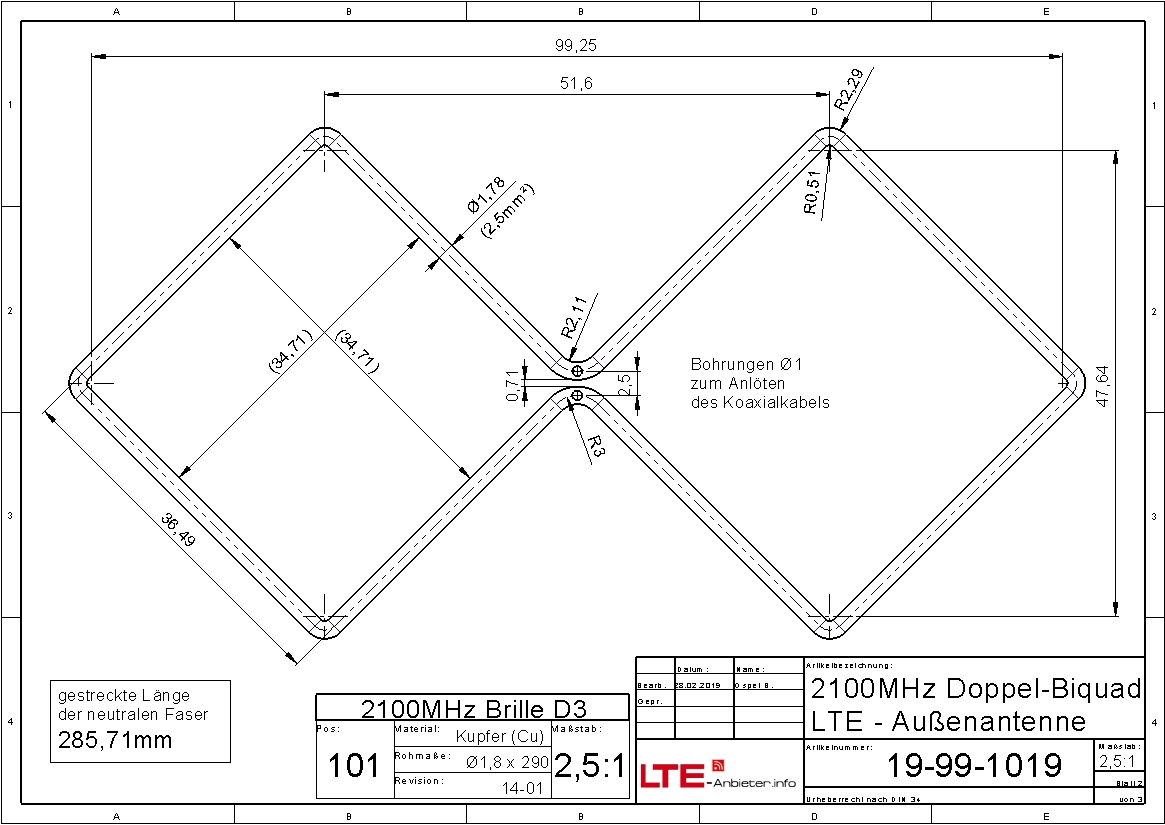

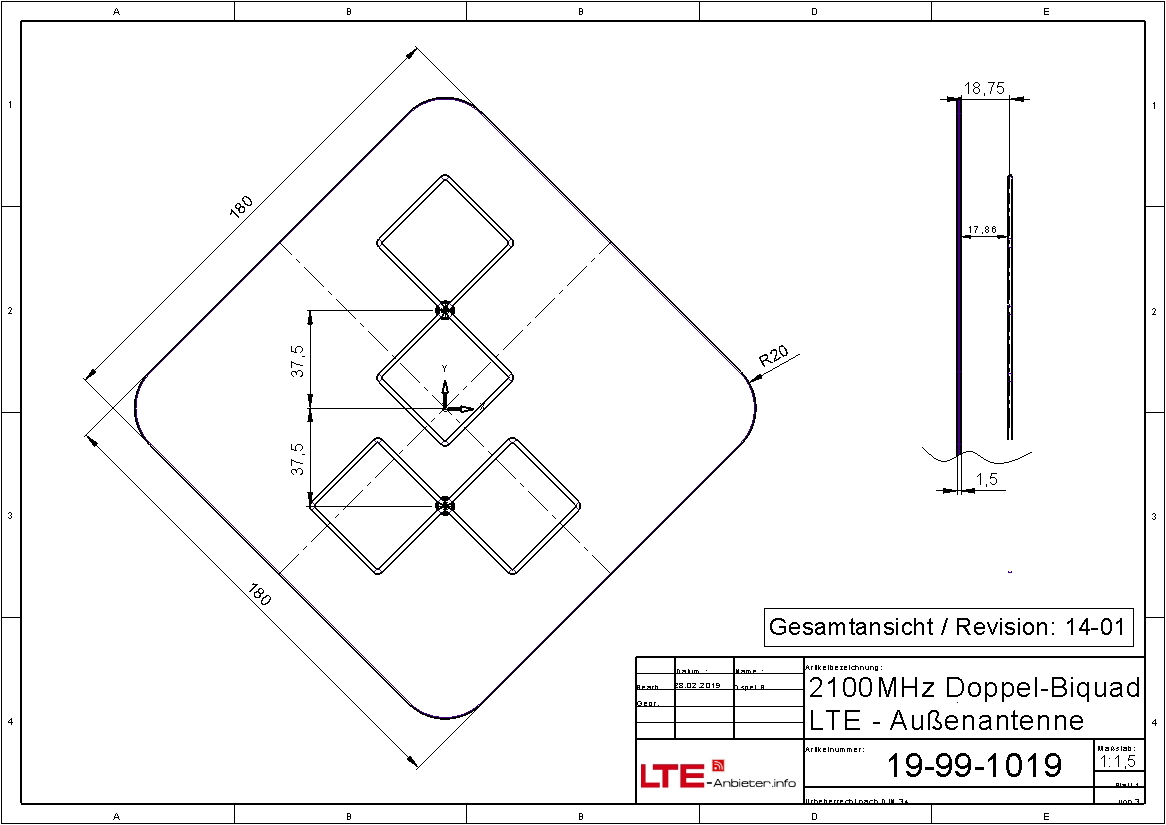

    2100_Bild 1.jpg 2100_Bild 2.jpg 2100_Bild 3.jpg 2100MHz_Frequenztabelle.png

    Wenn du mir eine Mailadresse per PN schickst kann ich dir die Zeichnungen in PDF zukommen lassen.

    Außerdem hab ich ums verrecken nicht recherchieren können auf welcher Frequenz genau gesendet/empfangen wird. Wenn wir das noch in Erfahrung bringen können wir die Maße noch etwas optimieren.

    Viel Erfolg!

    Echankar und KOSH gefällt das.
