    Netgear Nighthawk M1 - NETGEAR MR1100-100EUS - LTE CAT16

    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    LTECAWatch Jetzt nur mehr das ganze aufs Display vom MR1100

    Zuletzt bearbeitet:

    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    @derAuge dieser Befehl AT!DALGRXAGC ist auch ganz nett gibt es auch als TX

    Ist das der mögliche Empfangswert der linken und rechten Antenne wie bei der Fritzbox ?



    LNA (Low Noise Amplifier) range for the main or diversity path

    AT!DALGRXAGC

    1594493761965-png.26194


    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    Habe zwei Antennen angeschlossenen. Bekomme leider ein "ERROR"

    OK
    AT!DALGRXAGC
    AT!DALGRXAGC
    ERROR


    at!dalgtxagc
    at!dalgtxagc
    ERROR
    at
    at
    OK

    Ja es ist ein extended AT-Kommando daher braucht man vorher noch zwei Befehle.
    AT!OPENLOCK?
    AT!OPENLOCK=[response from generator]


    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    Noch etwas nützliches für eine grafische Oberfläche wie bei der Fritz-Box


    Zwei AT-Befehle um benachbarte Zellen zu sehen oder sind es vielleicht eigene Provider Channels auf benachbarte Masten ? Anhand der Channel Number+Physical Cell-ID könnte man sicher den Masten fixieren (locken) .



    Physical Cell ID,Channel Number,"RSRP"

    at$QCRSRP?

    $QCRSRP: 124,1525,"-058.20", 124,372,"-066.80", 102,372,"-082.90", 123,372,"-082.00", 133,372,"-082.40", 294,3350,"-056.90", 083,3350,"-068.20"

    Eigene - Zelle
    124,1525,"-058.20" (Band-3)
    124,372,"-066.80" (Band-1)
    294,3350,"-056.90" (Band-7)

    Fremd-Zellen (oder eher eigene mögliche Provider Zellen an zweiten Masten)
    102,372,"-082.90"
    123,372,"-082.00"
    133,372,"-082.40"
    083,3350,"-068.20"

    -----------------------------------------------------------------------------------------------------------

    Physical Cell ID,Channel Number,"RSRQ"

    at$QCRSRQ?

    $QCRSRQ: 124,1525,"-07.90",123,1525,"-20.00",133,1525,"-18.90",08.124,372,"-80",123,372,"-20.00",102,372,"-20.00",294,3350,"-10.40",083,3350,"-20.00"

    Eigene - Zelle
    124,1525,"-07.90" (Band-3)
    124,372,"-08.80" (Band-1)
    294,3350,"-10.40" (Band-7)

    Fremd - Zellen (oder eher eigene mögliche Provider Zellen an zweiten Masten)
    123,1525,"-20.00"
    133,1525,"-18.90"
    123,372,"-20.00"
    102,372,"-20.00"
    083,3350,"-20.00"


    derAuge

    New Member
    Tarif
    unlimit
    LTE Speed
    [url=https://www.lte-anbieter.info/test/lte-speedtest.php][img]https://www.lte-anbieter.info/myspeed
    Hardware
    MR1100|Nighthawk M1 Mobile Router
    @derAuge dieser Befehl AT!DALGRXAGC ist auch ganz nett gibt es auch als TX

    Ist das der mögliche Empfangswert der linken und rechten Antenne wie bei der Fritzbox ?



    LNA (Low Noise Amplifier) range for the main or diversity path

    AT!DALGRXAGC

    1594493761965-png.26194

    ERGEBNISS:
    1.)
    AT!DALGRXAGC
    Paths: 20
    Rx0: AGC: -73.4 dBm LNA: 1 Chain: 0
    Rx1: AGC: -83.0 dBm LNA: 0 Chain: 1
    Rx2: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx3: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx4: AGC: -64.5 dBm LNA: 1 Chain: 0
    Rx5: AGC: -63.6 dBm LNA: 1 Chain: 1
    Rx6: AGC: -74.1 dBm LNA: 1 Chain: 2
    Rx7: AGC: -69.9 dBm LNA: 1 Chain: 3
    Rx8: AGC: -60.2 dBm LNA: 1 Chain: 0
    Rx9: AGC: -54.9 dBm LNA: 2 Chain: 1
    Rx10: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx11: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx12: AGC: 0.0 dBm LNA: 0 Chain: 0
    Rx13: AGC: 0.0 dBm LNA: 0 Chain: 1
    Rx14: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx15: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx16: AGC: 0.0 dBm LNA: 0 Chain: 0
    Rx17: AGC: 0.0 dBm LNA: 0 Chain: 1
    Rx18: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx19: AGC: 0.0 dBm LNA: 0 Chain: 3
    OK


    2.)
    AT!DALGTXAGC
    Paths: 4
    Tx0: AGC: 22.0 dBm RBi: 21 RB: 8 PA: 2 TxGainIdx: 43 MTPL: 0.0 dBm IQgain: 0 MPR: 0 AMPR: 0 NS: 1 SARmpr: 230 PDet Mode: H PDetAGC: 0 PDet: 70.0 dBm Traw: 5550 Tscaled: 108 Tidx: 3 Trem: 0
    Tx1: AGC: -70.0 dBm RBi: 0 RB: 0 PA: 0 TxGainIdx: 0 MTPL: 5.8 dBm IQgain: 144 MPR: 0 AMPR: 0 NS: 1 SARmpr: 0 PDet Mode: H PDetAGC: 1 PDet: 0.0 dBm Traw: 84 Tscaled: 0 Tidx: 0 Trem: 0
    Tx2: AGC: -70.0 dBm RBi: 0 RB: 0 PA: 0 TxGainIdx: 0 MTPL: 0.0 dBm IQgain: 0 MPR: 0 AMPR: 0 NS: 0 SARmpr: 0 PDet Mode: H PDetAGC: 0 PDet: 0.0 dBm Traw: 0 Tscaled: 0 Tidx: 0 Trem: 0
    Tx3: AGC: 3211.2 dBm RBi: 0 RB: 56 PA: 0 TxGainIdx: 0 MTPL: 0.0 dBm IQgain: 0 MPR: 0 AMPR: 0 NS: 0 SARmpr: 0 PDet Mode: H PDetAGC: 0 PDet: 0.0 dBm Traw: 162 Tscaled: 0 Tidx: 0 Trem: 77
    OK


    Das sind aber eine Menge an Informationen die man verarbeiten kann


    derAuge

    New Member
    Tarif
    unlimit
    LTE Speed
    [url=https://www.lte-anbieter.info/test/lte-speedtest.php][img]https://www.lte-anbieter.info/myspeed
    Hardware
    MR1100|Nighthawk M1 Mobile Router
    mit zwei externen Antennen

    AT!DALGRXAGC
    Paths: 20
    Rx0: AGC: -73.4 dBm LNA: 1 Chain: 0
    Rx1: AGC: -82.8 dBm LNA: 0 Chain: 1
    Rx2: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx3: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx4: AGC: -68.2 dBm LNA: 1 Chain: 0
    Rx5: AGC: -70.5 dBm LNA: 1 Chain: 1
    Rx6: AGC: -76.0 dBm LNA: 1 Chain: 2
    Rx7: AGC: -71.0 dBm LNA: 1 Chain: 3
    Rx8: AGC: -63.2 dBm LNA: 1 Chain: 0
    Rx9: AGC: -60.3 dBm LNA: 1 Chain: 1
    Rx10: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx11: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx12: AGC: 0.0 dBm LNA: 0 Chain: 0
    Rx13: AGC: 0.0 dBm LNA: 0 Chain: 1
    Rx14: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx15: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx16: AGC: 0.0 dBm LNA: 0 Chain: 0
    Rx17: AGC: 0.0 dBm LNA: 0 Chain: 1
    Rx18: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx19: AGC: 0.0 dBm LNA: 0 Chain: 3
    OK


    derAuge

    New Member
    Tarif
    unlimit
    LTE Speed
    [url=https://www.lte-anbieter.info/test/lte-speedtest.php][img]https://www.lte-anbieter.info/myspeed
    Hardware
    MR1100|Nighthawk M1 Mobile Router
    OHNE externe Antennen

    AT!DALGRXAGC
    Paths: 20
    Rx0: AGC: -71.4 dBm LNA: 1 Chain: 0
    Rx1: AGC: -85.2 dBm LNA: 0 Chain: 1
    Rx2: AGC: -78.4 dBm LNA: 1 Chain: 2
    Rx3: AGC: -75.7 dBm LNA: 1 Chain: 3
    Rx4: AGC: -81.1 dBm LNA: 0 Chain: 0
    Rx5: AGC: -81.8 dBm LNA: 0 Chain: 1
    Rx6: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx7: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx8: AGC: -75.0 dBm LNA: 1 Chain: 0
    Rx9: AGC: -74.6 dBm LNA: 1 Chain: 1
    Rx10: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx11: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx12: AGC: 0.0 dBm LNA: 0 Chain: 0
    Rx13: AGC: 0.0 dBm LNA: 0 Chain: 1
    Rx14: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx15: AGC: 0.0 dBm LNA: 0 Chain: 3
    Rx16: AGC: 0.0 dBm LNA: 0 Chain: 0
    Rx17: AGC: 0.0 dBm LNA: 0 Chain: 1
    Rx18: AGC: 0.0 dBm LNA: 0 Chain: 2
    Rx19: AGC: 0.0 dBm LNA: 0 Chain: 3
    OK


    derAuge

    New Member
    Tarif
    unlimit
    LTE Speed
    [url=https://www.lte-anbieter.info/test/lte-speedtest.php][img]https://www.lte-anbieter.info/myspeed
    Hardware
    MR1100|Nighthawk M1 Mobile Router
    Hallo

    Kann man sich deine Zusammenstellung wo downloaden
    Im AT-Forum hab ich das schon hergezeigt wenn es dir Recht ist. Kann es aber jederzeit löschen
    https://www.lteforum.at/mobilfunk/d...-nighthawk-m1.6908/seite-258.html#post-287852

    LG Fritz


    Moin Fritz,
    kann ich gerne zusammenstellen.
    Wird eine "Gesamtinstallation" mit allen Kleinigkeiten oder die großen Schritte gewünscht?

    Zur Zeit habe ich noch das Problem das das Script nach einiger Laufzeit abstürzt

    Code:
    Traceback (most recent call last):
      File "./M1-log.py", line 16, in <module>
        tn = telnetlib.Telnet("192.168.1.1", port=5510, timeout=60)
      File "/usr/lib/python3.7/telnetlib.py", line 218, in __init__
        self.open(host, port, timeout)
      File "/usr/lib/python3.7/telnetlib.py", line 234, in open
        self.sock = socket.create_connection((host, port), timeout)
      File "/usr/lib/python3.7/socket.py", line 727, in create_connection
        raise err
      File "/usr/lib/python3.7/socket.py", line 716, in create_connection
        sock.connect(sa)
    ConnectionRefusedError: [Errno 111] Connection refused

    Hat dazu einer eine Idee?

    Gruß


    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    Moin Fritz,
    kann ich gerne zusammenstellen.
    Wird eine "Gesamtinstallation" mit allen Kleinigkeiten oder die großen Schritte gewünscht?

    Zur Zeit habe ich noch das Problem das das Script nach einiger Laufzeit abstürzt



    Gruß
    HAHA : Es wird alles gewünscht :)

    Ja die die Stabilität mit der hab ich auch Probleme. Ist halt keine Fritz-Box die würden nie etwas veröffentlichen was nicht 100% läuft.
    Aber du hast das super gelöst. Einfach mal ein kleines Progi wo man die CA sieht wie auf deinen Foto würde reichen.Man braucht das ja eh nur fürs einstellen der Antennen !

    LG Fritz


    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    Auch ein guter AT Befehl

    AT$QCRPW is used to report the received radio signal power in a scale of 0 to 75

    Fritz Box zeigt alles an darum mag ich diese Box. Es gibt nichts zu verheimlichen oder doch ?

    Zuletzt bearbeitet:

    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    AT$QCRPW
    $QCRPW: 47
    OK
    Und das musst du ein paar mal während du online bist eingeben wie sehr der Chip belastet (gefordert) wird ist doch auch eine coole Anzeige oder nicht :) ?



    Moin Fritz,

    Zur Zeit habe ich noch das Problem das das Script nach einiger Laufzeit abstürzt

    Code:
    Traceback (most recent call last):
      File "./M1-log.py", line 16, in <module>
        tn = telnetlib.Telnet("192.168.1.1", port=5510, timeout=60)
      File "/usr/lib/python3.7/telnetlib.py", line 218, in __init__
        self.open(host, port, timeout)
      File "/usr/lib/python3.7/telnetlib.py", line 234, in open
        self.sock = socket.create_connection((host, port), timeout)
      File "/usr/lib/python3.7/socket.py", line 727, in create_connection
        raise err
      File "/usr/lib/python3.7/socket.py", line 716, in create_connection
        sock.connect(sa)
    ConnectionRefusedError: [Errno 111] Connection refused

    Hat dazu einer eine Idee?

    Gruß


    Wir müssen dieses Telnet Port direkt aufs LAN Port bekommen z.B auf Port 5512 + Antennen und die Intervall Zeit bei Abfrage verlängern ;)

    Zuletzt bearbeitet:

    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    Danke @derAuge habe dein erweitertes Script nochmal erweitert :)
    Toolchen kann jetzt auch Die 2 bzw.4 SMA Verbindungen für die externe Antennen testen
    Eine Fritzbox wird es aber nie werden :(

    1609523573307-png.28876


    derAuge

    New Member
    Tarif
    unlimit
    LTE Speed
    [url=https://www.lte-anbieter.info/test/lte-speedtest.php][img]https://www.lte-anbieter.info/myspeed
    Hardware
    MR1100|Nighthawk M1 Mobile Router
    Hallo zusammen,

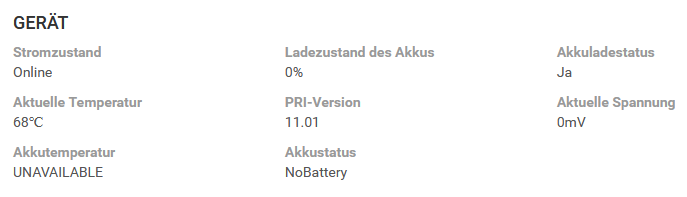

    habe nun mal den M1 im Dauerbetrieb zuhause laufen. Der Akku ist raus. Der WAN-Port der Fritz!Box am M1 angeschlossen.
    Nun teste ich einige Streams im Dauerbetrieb. Dabei beobachte ich den M1 und stelle die "hohe" Temperatur fest.


    Ohne Akku , ohne Rückwand
    Temp bis fast 70 Crad.

    Ist das normal?


    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455
    Würde sagen er plagt sich. Sei es durch die fehlende Bufferstrom vom Akku oder von der Empfang/Sende Leistung.
    Wie ist es mit Accu ?
    Du hast sicher nicht so einen guten Empfang oder. Bei mir sind diese Werte Normal allerdings mit den zwei Zusatzantennen. Der Netgear erhöht automatisch den Stromverbrauch und versucht die Verbindung aufrecht zu erhalten.


    tomyc

    New Member
    Hardware
    Nighthawk M1
    Hallo allerseits,
    ich habe ein Problem mit meinem M1 was ich nicht in den Griff bekomme evtl. habt ihr mir einen Ansatzpunkt:
    Ich möchte ihn in einem Gehäuse auf dem Dach betreiben. Er wird mit POE versorgt. und geht mit dem LAN Kabel an einen Honor 3 WIFI Router.

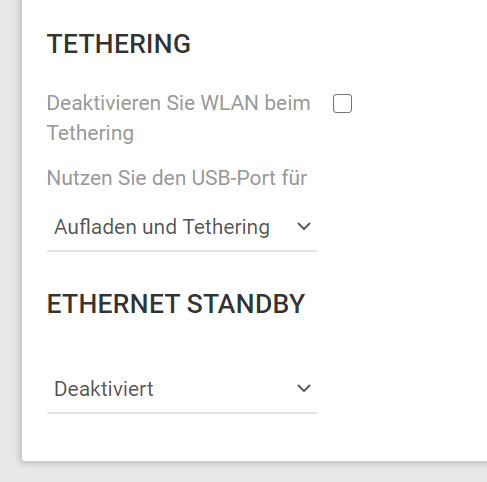

    Es funktioniert soweit auch alles mit den üblicherweise vorgeschlagenen Einstellungen:
    IP Passthrough ein
    DHCP aus
    Tethering nur aufladen
    Ethernet standby deaktiviert

    Es funktioniert auch mit den folgenden Einstellungen:
    IP Passthrough aus
    DHCP ein
    Tethering nur aufladen
    Ethernet standby deaktiviert

    Nun das Problem:
    Es geht nur wenn der Akku eingelegt ist, der Akku wird auch geladen zumindest solange bis er zu warm wird.
    Ich möchte das eigtl. ohne Akku betreiben. Wenn ich allerdings den Akku entferne dann schaltet der M1 den LAN Port ab!

    Es kommt aber genug Leistung beim M1 an, ich habe verschiedene POE(+) injektoren und Splitter getestet, mit keinem hat es funktioniert.
    Derzeit habe ich einen Injektor Ubiquity 48V 0,5 A und einen Splitter 5v 2,4 A Es hat aber auch mit stärkeren Geräten wie bspw. Injektor 54V 0,55A und Splitter 5V 4A nicht funktioniert.

    Wenn ich ein beliebiges USB Netzteil nehme bspw. von einem alten Iphone und nur das POE Lan Kabel gesteckt lasse dann funktioniert es...
    MMn muss es also am POE Setup liegen.

    Hat das schonmal jemand gehabt?
    Ist was am M1 defekt?
    Hat jemand ein funktionierendes POE Setup im Einsatz?

    Danke Euch schonmal!
    Gruß
    Thomas


    KOSH

    Well-Known Member
    Tarif
    unendlich
    LTE Speed
    145,00 MBit
    Hardware
    LINKSYS-WRT1900ACS+Fritz6820+SIERRA_EM7455

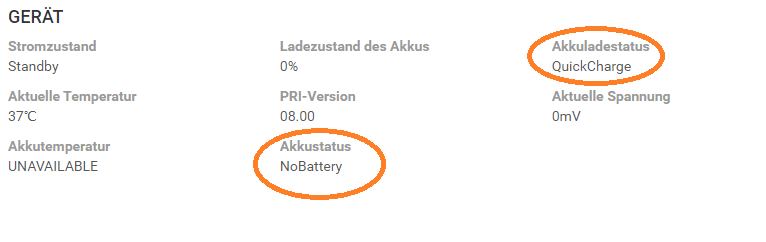

    Hatte auch mal ein Problem mit verschiedenen QC Ladegeräten
    Wenn im Netgear kein ACCU drinnen ist (No BOOT with QC ) startet er nicht !
    Mit Accu funktioniert QC
    Es funktionieren nicht also nicht alle QC Geräte so wie sie sollten
    (im boot Vorgang stürzt der Netgear ab weil manche Netzteile später Zeitversetzt auf QC umschalten)

    Das positive:
    Die billigen QC Ladegeräte der Marke UGREEN USB-C funktionierten bei mir immer ohne Accu

    Beobachte die Anzeige

    Vielleicht ist in deinen POE die Option QC eingebaut die du abschalten musst !


    Anhänge

    • QC.png
      6,9 KB · Aufrufe: 367
    Zuletzt bearbeitet:
    Oben
