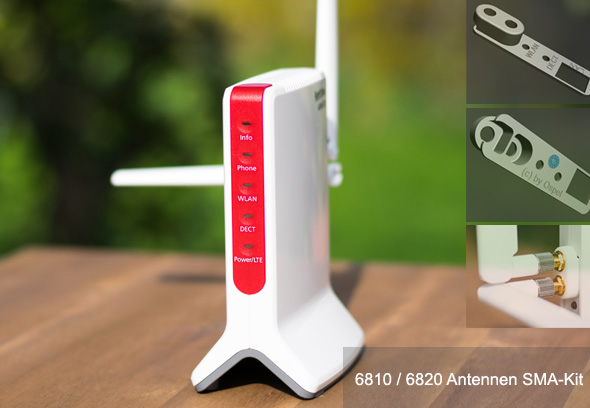

Fritz!Box 6810 oder 6820 mit externer Außenantenne

SMA-Umbauset für Antennen-MOD | Pimp your Box!


LTEWatch mit der FritzBox

AVM bietet aktuell fünft verschiedene Router für LTE-Kunden. Einmal die drei High-End-Modelle 6890, 6842 und 6840, sowie das günstigen Einsteiger-Geräte 6810 und 6820. Der Vorteil der letztgenannten Boxen ist klar der relativ günstige Preis.

Hinweis: Seit 2017 bietet AVM im Handel nur noch die Varianten 6890 und 6820.

Nur leider hat der Hersteller hier keine Möglichkeiten zum Anschluss einer externen LTE-Antenne vorgesehen. Damit ist nun Schluss! Denn mit einem günstigen Bauteil und einem günstigen Umbauset, lässt sich jede 6810 (fast) zu einer deutlich teureren 6842 umfunktionieren. Das klappt auch mit der Ende 2015 erschienenen FB 6820. Wir zeigen, wie es geht!

Achtung wichtiger Hinweis:

Das Umbauset für die FRITZ!Box 6820 gibt es in 2 Varianten! Siehe folgend...


Die bislang vertriebene Fritz!Box 6820 V2 wurde von AVM ab Ende Februar 2020 durch die Fritz!Box 6820 V3 ersetzt. Die beiden Varianten unterscheiden sich durch das eingebaute LTE-Modem. In der V2 ist ein CAT6-Modem bis 300 Mbit/s (Fibocom L830-EB-11) verbaut und die V3 geht wieder zurück zu einem CAT4-Modem bis 150 MBit/s (Fibocom NL668-EAU). Leider sind die Antennenanschlüsse auf den unterschiedlichen Modems nicht gleich, was auch unterschiedliche Kabel in den Umbausets erfordert deshalb ist es bei Bestellung im Handel wichtig zu wissen welche Version der Fritz!Box 6820 umgebaut werden soll. Unterscheiden kann man die beiden Versionen wie folgt:


Variante: Fritz!Box 6820 V1 Fritz!Box 6820 V2 Fritz!Box 6820 V3
Fritz!Box 6820 Overview
(auf der Verpackung)
bis zu 150MBit/s bis zu 300MBit/s bis zu 150MBit/s
EAN Nummer / Barcode
(auf der Verpackung)
4023125027277 4023125028427 4023125029066
Article no.:
(auf der Verpackung /
Aufkleber unten auf der Fritzbox)
2000 2727 2000 2842 ab 2000 2906
Beschriftung
(Aufkleber unten auf der Fritzbox)
6820 LTE 6820 V2 6820 V3
Beschriftung
(auf dem LTE-Modem im Inneren
der Fritzbox)
Sierra Wireless AirPrime
Model: EM7345
Fibocom L830-EB-11 Fibocom NL668-EAU
Benötigte Pigtails MHF4 auf SMA weibl. MHF4 auf SMA weibl. U.FL auf SMA weibl.

Status Quo bei der Fritz!Box 6810 / 6820

Diese Router verfügt zwar intern über zwei kleine Antennen, diese reichen aber in der Regel kaum für einen adäquaten Empfang, es sei denn, man wohnt unmittelbar in Sendernähe. AVM hat die integrierten Antennen lediglich auf eine Platine gedampft. Kunden, welche so eine Box gekauft, aber zu geringe Signalwerte vor Ort haben, bleibt nicht selten nur der Umtausch oder Neukauf.

Mit einer speziell entwickelten SMA-Blende (by Ospel) und einer detaillierten Bauanleitung, rüsten Sie Ihre 6810 bzw. 6820 auch für schwierige Empfangsbedingungen. Denn durch die einfache, günstige Modifikation, lassen sich dann externe LTE-Antennen anschließen. Oft reichen auch schon simple  Zimmerantennen oder Flachantennen, wie die beliebte Novero für 800 MHz. In unserem Testbericht zur 6810 stellten wir z.B. fest: Der Empfang mit einfachen Paddel-Elementen einer umgebauten 6810 war bereits in etwa gleich einer 6842 ohne Zusatzantenne.

Beispielfoto: Umbaukit für die 6810 Beispielfoto: Umbaukit für die 6810 Beispielfoto: Umbaukit für die 6810 mit angeschlossener Antenne

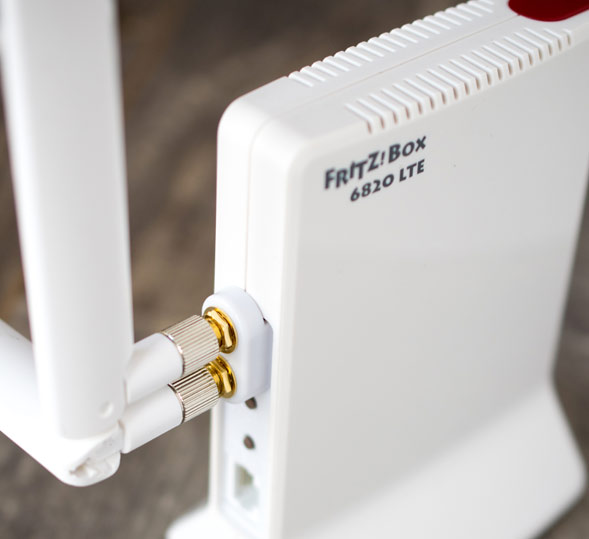

6820 Umbaukit



Zusammenfassung der Vorteile:

  • externe Antenne anschließbar,
  • praktisch selbe Funktionalität wie 6842, nur ohne Support von LTE1800 MHz bei Modding einer 6810, Erweiterung des Einsatzbereiches der 6820
  • günstiger Preis fürs Umbau-Set,
  • das Set beinhaltet: Eine Kunststoffblende, zwei U.FL-SMA Anschlusskabel, einen
    Torx-Schaubendreher zum Öffnen der FritzBox
  • Modifikation kann jederzeit rückgängig gemacht und die Box in den Originalzustand gebracht werden, da kein Löten etc. nötig ist,
  • sehr einfacher und schneller Umbau.


Wo kann ich das Kit kaufen? Bezugsquellen der SMA-Blende für die Außenantenne

Für wenig Geld können Sie, seit Oktober 2014, die auf dieser Seite bebilderte Änderungen selbst vornehmen. Das Umbau-Kit ist zurzeit bei zwei Partner-Fachhändlern bequem via Internet bestellbar. Und zwar im hier bei Amazon für die 6820 sowie im Antennenshop von „fts-hennig.de“. Wir wünschen viel Spaß beim Basteln! Tipp: Mit "LTEWatch haben Sie die Empfangswerte Ihrer neuen Antenne immer im Blick!

Beachten Sie in jedem Fall:


  • Durch Öffnen der Box, erlischt die Herstellergarantie bzw. Gewährleistung / also für ängstliche Naturen eher nicht geeignet ...
  • Nach dem Umbau ist eine Verwendung des Routers ohne angeschlossene Antenne(n) nicht mehr möglich, da die internen Antennen nicht mehr angeschlossen sind.

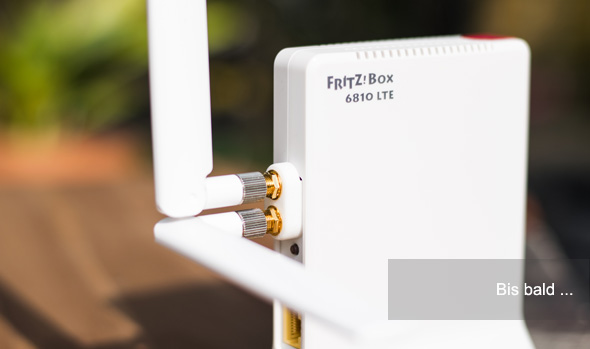

Bis bald
